JB-5C,JB-6C
(可檢測粗糙度,輪廓,2種功能的精密測量儀器) 粗糙度輪廓儀

型號:

JB-5C,JB-6C

查看同類

名稱:(可檢測粗糙度,輪廓,2種功能的精密測量儀器) 粗糙度輪廓儀

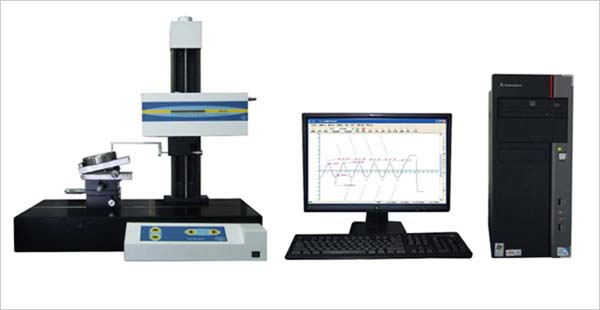

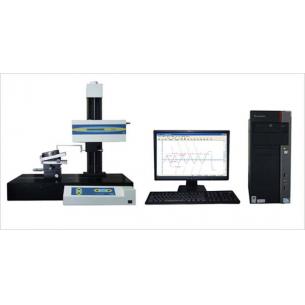

JB-5C,6C輪廓粗糙度測試儀是二合為一的測量儀器,可以檢測粗糙度,和2維輪廓.下面是粗糙度,輪廓測量的技術規格.

**粗糙度測量
測試參數:Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率:10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自動
粗糙度測量范圍:　Ra 0.01 – 10 μm以上
取樣長度:　L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定
評定長度: Ln: 1L, 2L, 3L, 4L, 5L可任選
分辨率: 0.001 μm
示值誤差: ± (5 %+4nm)
測量工件大高度: 370mm
傳感器可測:　平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度
臺階和Pt測量范圍: 1mm
軸向測量范圍: 100mm,120mm,150mm(6CA)
輪廓圖形的X、Y放大比: 1-500倍點擊放大
小孔測量范圍:　≥ 5 mm
X-Y移動范圍:　15 mm
軸承內外圈尺寸: 內圈大外徑280mm ,厚度160mm,外圈小孔徑15mm

**輪廓測量范圍
測量范圍 , X：100mm,120mm或150mm (JB-6CA), Z：10-20mm
形狀測量功能: 點、線、頂、谷、交點、接點、中線。分析：坐標差、距離、角度、半徑、輪廓度等。
傳感器量程: 1mm(粗糙度)， 10mm（輪廓） 1mm(粗糙度)， 20mm（輪廓）
形狀圖形放大倍率: 1，2，3，4，5，10，20，50，100，120，150，200，250，300，350，400，450，500
半徑誤差: 0.1%-1.0%
軸向測量范圍: 100mm
采樣速度: 0.5mm/秒，1mm/秒
移動范圍: X：100-120mm,Z:370mm
可選測量工件大高度: 500mm

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

JB-5C/6C輪廓粗糙度測試儀是二合為一的精密測量儀器，廣泛應用于機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業。儀器驅動箱提供了行程為100、120、150毫米不同規格的高精度直線基準導軌，傳感器沿導軌作直線運動，位移量采用精密光柵位移傳感器進行數據采集。從而建立X坐標測量單位，在Z軸方向采用從10 mm至20mm兩種規格差動式電感傳感器，驅動箱可通過水平調節鈕作±10度的水平調整，并可分別通過控制箱的操作鍵或軟件界面進行水平和垂直方向的移動，對于采樣形狀可以任意按比例放大，儀器帶有電腦及專用測量軟件，在WINDOWS XP操作系統下的測量軟件操作直觀方便，功能豐富，精度高，穩定性好，并方便打印輸出和文件保存。

可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、角度處理，圓處理，點線處理，兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、槽深，槽寬，溝邊距，溝心距垂直距離、水平距離、臺階等形狀參數。

此款儀器已可同國外進口儀器性能相比，各方面指標已達到標準，儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及標準ISO5436, ISO11562,ISO4287的要求。詳細指標見技術參數。

技術參數

型號	JB-5C	JB-6C
粗糙度測量
測試參數	Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率	10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自動
粗糙度測量范圍	Ra 0.01 – 10 μm以上
取樣長度	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定
評定長度	Ln: 1L, 2L, 3L, 4L, 5L可任選 Selectable
儀器評定取樣	100000點
分辨率	0.001 μm
示值誤差	± (5 %+4nm)
測量重復性	± 3 %
測量工件大高度	370mm
傳感器可測	平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度
天然金剛石觸針	標準型, 高度12mm 小孔型 4mm 觸針半徑：2μm, 觸針靜態壓力0.004N 頂尖角度：60度
驅動箱的滑行速度	2mm/sec
驅動箱升降形式	自動升降
移動速度	0.5 mm/sec，1mm/sec
線性區	垂向640 um
臺階和Pt測量范圍	1mm
軸向測量范圍	100mm	120mm；150mm(6CA)
輪廓圖形	直接輪廓，濾波輪廓
輪廓圖形的X、Y放大比	1-500倍點擊放大
濾波器	ISO 2CR濾波器
小孔測量范圍	≥ ±5 mm
X-Y工作臺	旋轉角度±10 X-Y移動范圍 15 mm
軸承內外圈尺寸	內圈大外徑280mm 厚度160mm 外圈小孔徑15mm
打印紙規格	A4紙
操作系統	WinXP
輪廓測量范圍
測量范圍	X：100mm Z：10mm	X：120mm或150mm (JB-6CA) Z：20mm
形狀測量功能	要素：點、線、頂、谷、交點、接點、中線。分析：坐標差、距離、角度、半徑、輪廓度等。
傳感器量程	1mm(粗糙度)， 10mm（輪廓）	1mm(粗糙度)， 20mm（輪廓）
形狀圖形放大倍率	1，2，3，4，5，10，20，50，100，120，150，200，250，300，350，400， 450，500
范圍與分辨率之比	65,536:1
半徑誤差	0.1%-1.0%
軸向測量范圍	100mm
采樣速度	0.5mm/秒，1mm/秒
移動速度	2mm/秒
上下左右移動范圍	X：100mm Z: 370mm	X: 120mm Z: 370mm
觸針長度	18mm和6.5mm	30mm和12 mm
觸針針尖半徑	10μm
觸針針尖角度	長針16度，短針30度
測力	0.01-0.02N
打印紙規格	A4紙
操作系統	Win98/2000/XP
選購件	可選測量工件大高度：500mm
標準配件，附件	輪廓粗糙度儀主機，支柱及大理石底部，控制器，驅動裝置，傳感器，可調工作臺，角度調整工作臺，V型塊，夾具，標準型觸針，小孔型觸針，輪廓觸針，粗糙度樣板，輪廓標準球，計算機打印機，使用說明書
儀器電源	220 VAC ±10%, 50Hz
大理石工作臺尺寸	700mm×400mm×100mm 重量：150kg
儀器毛重	200Kg
