MMD-320A,B
(測量范圍是300mm,精度0.25um/60mm) 輪廓儀(A型是基本精度,B型是高精度款)

型號:

MMD-320A,B

查看同類

名稱:(測量范圍是300mm,精度0.25um/60mm) 輪廓儀(A型是基本精度,B型是高精度款)
這一款的測量范圍非常大,達到300mm
X軸導軌移動直線度: 0.25-0.4um /60mm
L=X軸導軌移動距離: ±(1.5+2L/100) μm
H=Z1軸方向測量高度: ±(2+15H/100) μm
量程: 25mm
分辨率: 1/65536
爬坡角度: 上升77度下降88度
軟件: 輪廓形狀參數、角度處理（坐標夾角、直線夾角)
圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等）
點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數
圖形放大倍率: 可任意縮小、放大
直光柵尺分辨率: 0.1μm
承載重量: 100kg
X軸方向測量范圍: 300mm
立柱垂直測量高度: 550mm
Z軸方向測量范圍: 使用標準配件：300mm (若測量部位為孔內部，孔徑不小于20mm)；另有不同內孔直徑的測桿選擇

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

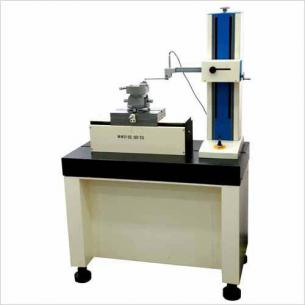

MMD-320工件移動式輪廓儀可測量各種精密機械零件的素線輪廓形狀參數，角度處理（坐標角度，與Y坐標的夾角，兩直線夾角）、圓處理（圓弧半徑，圓心到圓心距離，圓心到直線的距離，交點到圓心的距離，直線到切點的距離）、點線處理（兩直線交點，交點到直線距離，交點與交點距離，交點到圓心的距離）、直線度、凸度、對數曲線、槽深、槽寬、溝曲率半徑、溝邊距、溝心距、輪廓度、垂直距離、傾斜度、水平距離等形狀參數。該儀器大測量高度達到500mm，大測量距離可達300mm。

產品特點

·精度高,壽命長---采用超高精度氣浮導軌作為直線測量基準，具有穩定性好、承載大、永不磨損等優點，達到國內同類產品高精度。

·天然花崗巖基座及立柱---造型美觀，機械性能更加穩定可靠。

·高精度光柵尺及進口采集卡---保證數據采樣分辨率，準確度高，穩定性好。

·基于windows操作平臺的專用測量軟件。界面親切美觀，操作方便，測量、分析功能強大，并實現和CAD無縫對接。

·完善的夾具使工件的調整變得更加方便快捷。

技術參數

產品型號		MMD-320A	MMD-320B
X軸導軌移動直線度		0.4μm /60mm	0.25μm /60mm
測量精度	(L=X軸導軌移動距離)	±(1.5+2L/100) μm	±(1+L/100) μm
	(H=Z1軸方向測量高度)	±(2+15H/100) μm	±(0.8+10H/100)μm
傳感器量程		25mm	25mm
Z1軸	采樣方式	傳感器不動，工件氣浮導軌移動采樣
	分辨率	1/65536
	產地	國產	進口
	爬坡角度	上升77度下降88度
軟件	數據處理方式	利用威而信自主開發的輪廓儀軟件處理數據、與CAD無縫連接處理數據
	數據處理項目	輪廓形狀參數、角度處理（坐標夾角、直線夾角）、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等）、點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數
	圖形放大倍率	可任意縮小、放大
	數據采樣	采用精密直光柵觸發采樣；配備品牌計算機,對測得輪廓圖形具有CAD處理功能
	速度設定	0.02mm/s、0.05mm/s、0.1mm/s、0.2mm/s、0.5mm/s、1mm/s 、2mm/s (七個速度)
氣浮橫導 軌X 軸	直光柵尺分辨率	0.1μm
	直光柵尺產地	國產	進口
	承載重量	100kg
	X軸方向測量范圍	300mm
垂直立柱 Z軸	立柱垂直測量高度	550mm
	Z軸方向測量范圍（工件大高度）	使用標準配件：300mm (若測量部位為孔內部，孔徑不小于20mm)；另有不同內孔直徑的測桿選擇
	電器箱	提供儀器所需的硬件支持
	綜合調整臺調整范圍	Y軸方向10mm，X軸水平可調±40度，Z軸回轉可調360度（帶微調裝置）
外部條件	標準附件	標準圓弧件,標準測頭及測桿(含球測頭、斜測針),隨機光盤(可一鍵恢復系統),常用工具一套
	可選配件	大(小)調整工作臺，各種規格測針、測桿，平口鉗,各類夾具,精密電源等
	主機尺寸	長×寬×高：750mm×470mm×1350mm
	電源	220-240v AC，50HZ，單獨地線；大功率消耗500W
	壓縮空氣	純凈壓縮空氣：氣壓0.4MP，消耗0.1m3/min（氣源供給0.6MP，0.25m3/min以上）
	環境要求	工作溫度：10攝氏度到30攝氏度；濕度20-80%RH（無結露）
