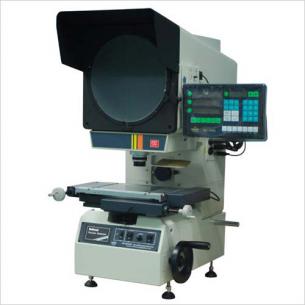

CPJ-3015A,3040A
(調焦方式:投影筒上下移動,反像,) 立式投影儀,測量投影儀(反像)

型號:

CPJ-3015A,3040A

查看同類

名稱:(調焦方式:投影筒上下移動,反像,) 立式投影儀,測量投影儀(反像)
這款系列的精度比較高,達到2.5+L/50,有5個型號的大小可以選擇,
圖像是反像型,調焦方式是投影筒上下移動
金屬臺面尺寸: 大達,606*466
玻璃臺尺寸: 大,450*350
X坐標行程: 大,400
Y坐標行程: 大,300
Z坐標行程: 大,100(調焦)
儀器測量精度:　(μm) 2.5+L/50(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用范圍 > Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:　1 ′ 或0.01°
物鏡
放大倍數:　10X(選) 20X(選) 50X(選) 100X(選)
物方線視場:　Ф30 Ф15 Ф6 Ф3
物方工作距離:　77.7, 44.3, 38.4,　25.3
測量大高度90
建議放置臺:　載重 ≥250kg 尺寸(長*寬*高)800*550*650(mm)
數據處理:　可做多點采樣，坐標旋轉，點、線、距離，角度測量

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

CPJ系列測量投影儀是光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。測量投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。測量投影儀能高效檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。

CPJ-3000A系列測量投影儀整機質量優良，性能穩定。儀器配有腳踏開關和多功能數據處理表，數據輸出和采樣十分方便，使測量更快捷，效率更高。

技術參數

儀器型號		反像型CPJ-3015A		反像型CPJ-3020A		反像型CPJ-3025A
工作臺	金屬臺面尺寸	354*228mm		404*228mm		450*280mm
	玻璃臺尺寸	210*160mm		260*160mm		306*196mm
	X坐標行程	150mm		200mm		250mm
	Y坐標行程	100mm		100mm		150mm
	Z坐標行程	100mm(調焦)		100mm(調焦)		100mm(調焦)
儀器測量精度		2.5μm+L/100(L為被測長度,單位：mm)		2.5μm+L/100(L為被測長度,單位：mm)		2.5μm+L/100(L為被測長度,單位：mm)
X、Y坐標數顯分辨力		0.5μm		0.5μm		0.5μm
外形尺寸		7807801100mm		7807801100mm		8107801120mm
儀器重量		160kg		160kg		180kg
投影屏	投影屏尺寸	Ф 312mm 使用范圍 > Ф300mm(刻有米字線)
	投影旋轉范圍	0~360°
	旋轉角度數顯分辨力	1 ′ 或0.01°
物鏡	放大倍數	10X(選)	20X(選)		50X(選)		100X(選)
	物方線視場	Ф30mm	Ф15mm		Ф6mm		Ф3mm
	物方工作距離	77.7mm	44.3mm		38.4mm		25.3mm
	測量大高度	80mm	80mm		80mm		80mm
儀器電源		100V/240V(AC) 50/60Hz
總功率		400W
建議放置臺		載重 ≥250kg 尺寸(長寬高) 800550650(mm)
數據處理系統		DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出
儀器照明		透射與反射照明光源均為24V，150W鹵素燈
冷卻方式		強制風冷(三軸流風扇)
儀器選配件		微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細

儀器型號		反像型CPJ-3030A		反像型CPJ-3040A
工作臺	金屬臺面尺寸	500*330mm		606*466mm
	玻璃臺尺寸	350*250mm		450*350mm
	X坐標行程	300mm		400mm
	Y坐標行程	200mm		300mm
	Z坐標行程	100mm(調焦)		100mm(調焦)
儀器測量精度		2.5μm+L/100(L為被測長度，單位：mm)		2.5μm+L/100(L為被測長度，單位：mm)
X、Y坐標數顯分辨力		0.5μm		0.5μm
外形尺寸		9007801100mm		10407801120mm
儀器重量		200kg		250kg
投影屏	投影屏尺寸	Ф 312mm 使用范圍 > Ф300mm(刻有米字線)
	投影旋轉范圍	0~360°
	旋轉角度數顯分辨力	1 ′ 或0.01°
物鏡	放大倍數	10X(選)	20X(選)	50X(選)	100X(選)
	物方線視場	Ф30mm	Ф15mm	Ф6mm	Ф3mm
	物方工作距離	77.7mm	44.3mm	38.4mm	25.3mm
	測量大高度	80mm	80mm	80mm	80mm
儀器電源		100V/240V(AC) 50/60Hz
總功率		400W
建議放置臺		載重 ≥250kg 尺寸(長寬高) 800550650(mm)
數據處理系統		DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出
儀器照明		透射與反射照明光源均為24V，150W鹵素燈
冷卻方式		強制風冷(三軸流風扇)
儀器選配件		微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細
