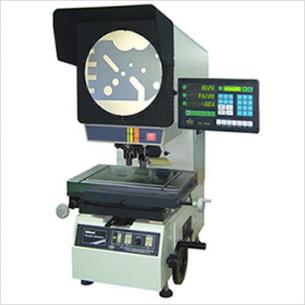

CPJ-3015CZ,3025CZ正像
(X坐標:150-250mm，Y坐標:100-150mm) 臺式投影儀,工業投影儀(正像)

型號:

CPJ-3015CZ,3025CZ正像

查看同類

名稱:(X坐標:150-250mm，Y坐標:100-150mm) 臺式投影儀,工業投影儀(正像)
CZ系列和AZ比較,臺面的尺寸不同,放大倍數有4個選擇.
工作臺: 354*228 - 450*280mm
玻璃臺尺寸: 210*160 - 306*196
X坐標行程: 150 - 250
Y坐標行程: 100 - 150
Z坐標行程: 100
儀器測量精度(μm): 2.5+L/100(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用范圍,Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:1 ′,或0.01°
物鏡
放大倍數: 10X(選),20X(選),50X(選),100X(選)
物方線視場: Ф30,15,6,3
物方工作距離: 77.7 44.3 38.4 25.3
測量大高度: 90
建議放置臺載重: ≥250kg, 尺寸(長*寬*高) 800*550*650(mm)
數據處理系統:可做多點采樣，坐標旋轉，點、線、距離，角度測量

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

CPJ系列測量投影儀是光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。測量投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。測量投影儀能高效檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。

CPJ-3000CZ系列數字式測量投影儀整機品質優良，性能穩定。儀器配有腳踏開關和多功能數據處理表DC-3000，數據輸出和采樣十分方便，使測量更快捷，效率更高。儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只需旋轉轉盤即可，不需要在單獨更換物鏡，操作更加方便簡單，儀器調焦由投筒升降實現，行程大，穩定性好；工作臺不升降，增強了穩定性，測量范圍大，精度高。

技術參數

儀器型號		CPJ-3015CZ		CPJ-3020CZ		CPJ-3025CZ
工作臺	金屬臺面尺寸	354*228mm		404*228mm		450*280mm
	玻璃臺尺寸	210*160mm		260*160mm		306*196mm
	X坐標行程	150mm		200mm		250mm
	Y坐標行程	100mm		100mm		150mm
	Z坐標行程	100mm		100mm		100mm
儀器測量精度		2.5μm+L/100(L為被測長度，單位：mm)		2.5+L/100(L為被測長度，單位：mm)		2.5+L/100(L為被測長度,單位：mm)
X、Y坐標數顯分辨力		0.5μm		0.5μm		0.5μm
外形尺寸		7808101120mm		7808101120mm		7808101120mm
儀器重量		100kg		100kg		100kg
投影屏	投影屏尺寸	Ф 312mm 使用范圍 > Ф300mm(刻有米字線)
	投影旋轉范圍	0~360°
	旋轉角度數顯分辨力	1 ′ 或0.01°
物鏡	放大倍數	10X(選)	20X(選)		50X(選)		100X(選)
	物方線視場	Ф30mm	Ф15mm		Ф6mm		Ф3mm
	物方工作距離	77.7mm	44.3mm		38.4mm		25.3mm
	測量大高度	80mm	80mm		80mm		80mm
儀器電源		100V/240V(AC) 50/60Hz
總功率		400W
建議放置臺		載重 ≥250kg 尺寸(長寬高) 800550650(mm)
數據處理系統		DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出
儀器照明		透射與反射照明光源均為24V，150W鹵素?zé)?/span>
冷卻方式		強制風冷(三軸流風扇)
儀器選配件		微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細
