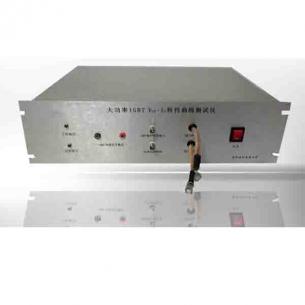

IGBT-1200A系列IGBT-Vce曲線測試儀 IGBT-1200A型Vce-Ic特性曲線測試儀 IGBT-1200A型測試儀可以測試大功率IGBT（雙極型晶體管），大功率MOS管的Vce-Ic特性曲線。在國內電子市場上，魚目混珠的產品太多，特別是大功率的IGBT，新機和翻新的很難分辨出真假，標稱的飽和壓降參數和實際的參數相差較大。工程師容易測試IGBT是否損壞，但是難測試大電流情況下IGBT的表現情況。如果采用多個IGBT并聯工作，即使是同一批次的產品，由于個體差異，大電流情況下的Vce壓降千差萬別，無法很好實現均流。如果能夠真實測量大電流情況下，IGBT的實際壓降，使用IGBT到實際產品時，能夠大大的提高產品的可靠性。當然，本產品可以再采購時使用，準確分辨IGBT真?zhèn)危乐官I到次品。本儀器用于大功率IGBT、mos管。采用比較流行的測試條件，儀器小巧輕便，讀數直觀，外配電腦顯示屏幕清晰分析功率器件的實際特性。
一：主要特點 A：測量多種IGBT、MOS管 B：集電極脈沖恒流源1200A C：脈沖恒流源 50uS~300uS D：Vce測量精度2mV | E：Vce測量范圍0~8V F：電腦圖形顯示界面 G：被測量器件智能保護 |

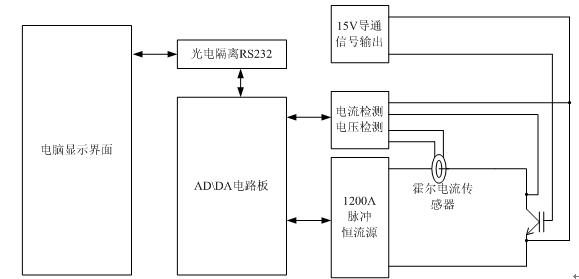

二：應用范圍 A：大功率IGBT（雙極型晶體管） B：大功率場效應管（Mosfet） C：其他功率管 三：測量原理  圖1 測量原理圖
四：參數 類型 | 數值 | 單位 | 備注 | 集電極恒流脈沖電流 Collect node Pulse current | 1200 | A | 大值 | 恒流源脈沖寬度 Pulse Width | 50至300 | uS | 分檔 | Vce飽和壓降范圍 Vce Sat voltage | 8V | V | 峰值 | 工作頻率 Trigger Pulse | 0.1~1 | Hz | 根據器件額定容量選擇 | 電源輸入 Power Requirement | 220 | VAC | 功耗小于100W | 保險絲 Fuse | 5 | A |
| RS232連線 RS232 line | 1 | m | 長度不能加長 |

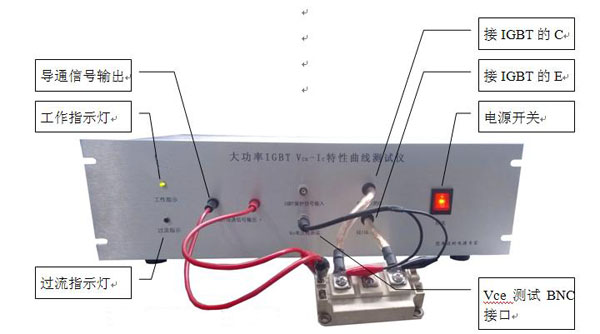

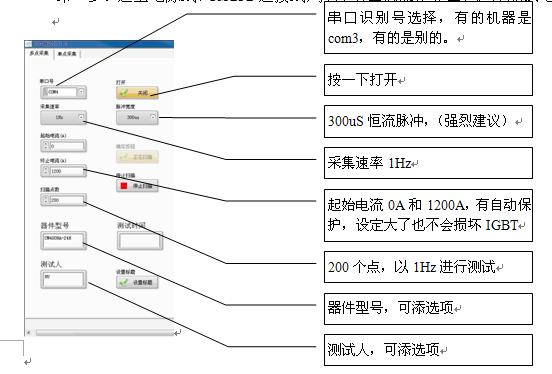

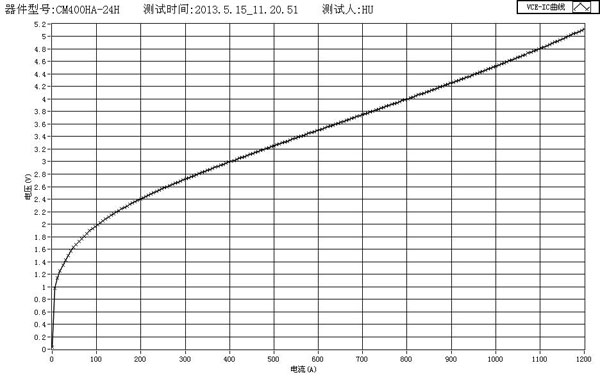

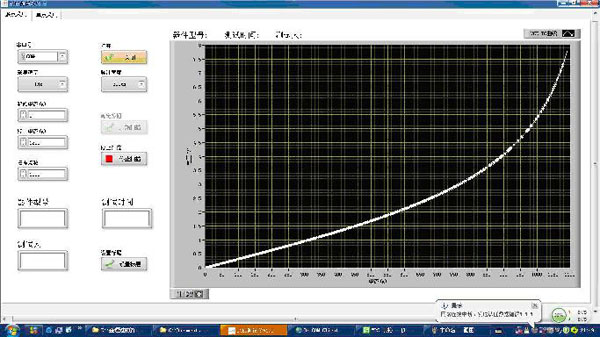

1200A型Vce-Ic特性曲線測試儀操作接口圖  圖3 IGBT-1200A型Vce-Ic特性曲線測試儀電腦操作界面圖 儀器規格改變，恕不通知！ 五：操作步驟 第一步：關閉電源，將IGBT管接入； 第二步：連上電源線、RS232連接線； 第三步：打開上位機操作界面，選擇測試電流； 第四步：打開電源開關； 第五步：開始測試； 第六步：數據處理； 得到的曲線如下圖：測試器件為CM400HA-24H@Vgs=15.0V  六：測量CM400HA-24H大功率IGBT步驟
第一步：關閉電源，用將CM400HA-24H的IGBT管接入； 連接好大電流線到集電極和發射極，使用紅色。  第二步：連上電源線、RS232連接線；打開上位機操作界面，選擇測試電流；  第三步：打開電源開關；開始測試；
第四步：數據處理；表為導出的數據 電流(A) - VCE-IC曲線 | 電壓(V) - VCE-IC曲線 | 0 | 0.032 | 162.8 | 2.264 | 319.5 | 2.774 | 482.4 | 3.208 | 639.1 | 3.598 | 802 | 4.004 | 1001 | 4.526 | 1097.4 | 4.8 | 1200 | 5.116 |

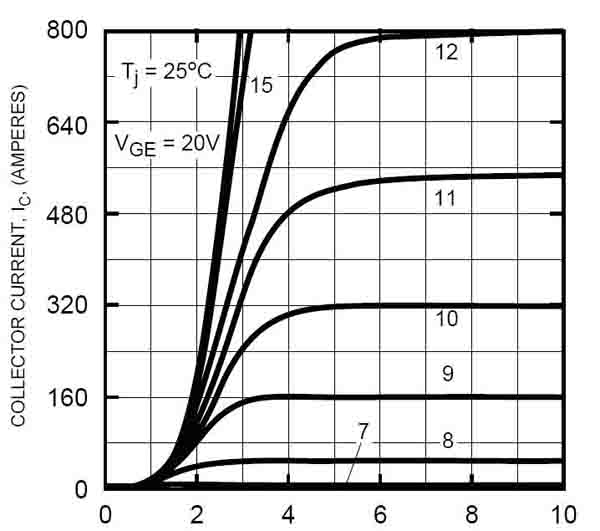

下圖為官方datasheet給定的Vsat圖
下表將測試數據和官方數據進行比較， 電流(A) | 電壓(V) | 官方數據(V) | 0 | 0.032 | 0 | 162.8 | 2.264 | 1.9 | 319.5 | 2.774 | 2.4 | 482.4 | 3.208 | 2.6 | 639.1 | 3.598 | 2.85 | 802 | 4.004 | 3.2 | 1001 | 4.526 | 無 | 1097.4 | 4.8 | 無 | 1200 | 5.116 | 無 |

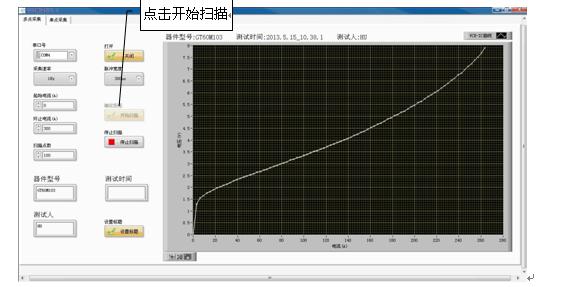

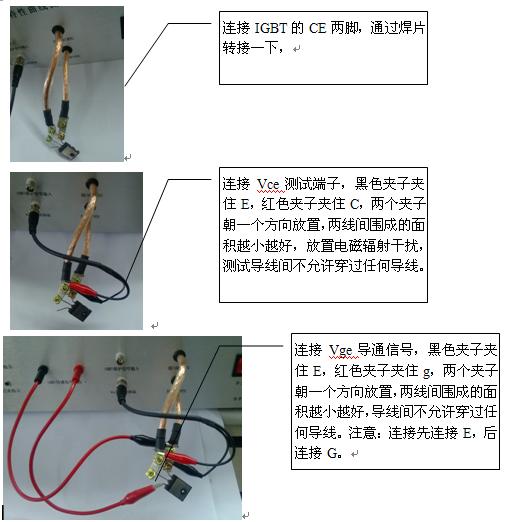

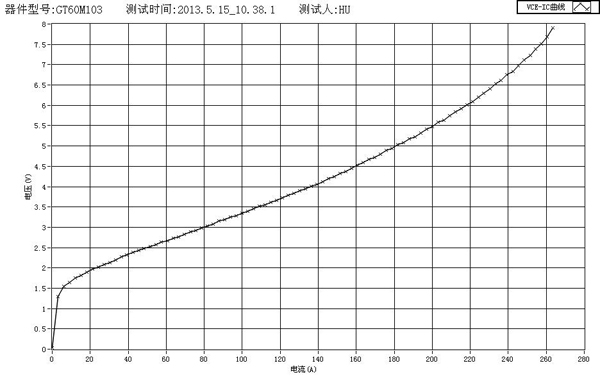

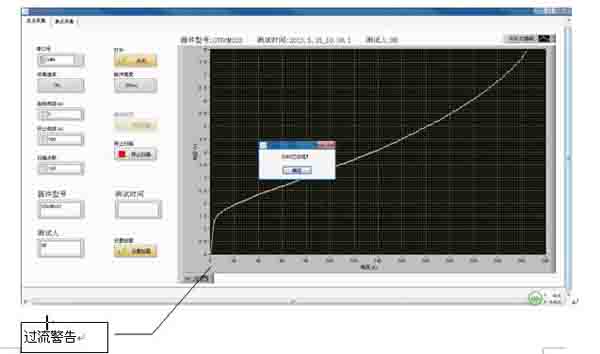

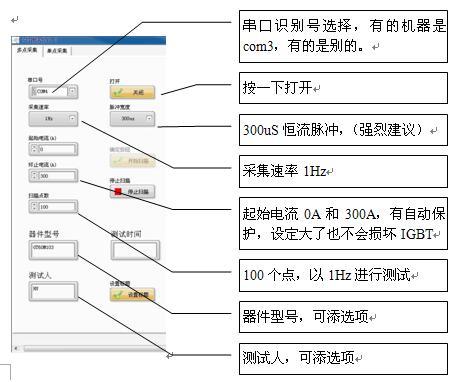

通過比較發現：官方數據僅供參考，數據優化后非常美，實際上達不到標定參數，如果按照官方給定的參數設計散熱量的話，你就相差50%，后果嚴重。 七：測量GT60M103大功率IGBT步驟 第一步：連接IGBT模塊，如下圖  第二步：連上電源線、RS232連接線； 打開電腦程序；設置電腦程序；  第三步：打開測試儀電源開關；開始測試；  當測試進行到260A左右時，測試儀發現IGBT過流了，如果在進行測試，恐怕?lián)p壞IGBT，自動彈出過流報警信號，同時自動停止測試脈沖，整個測試過程結束。  點擊確定，對話框關閉。 第四步：數據處理； 通過鼠標右鍵，可以導出bmp格式的圖片和excel格式的數據。如下圖。  對比官方網站上的GT60M104管子的datasheet，對比看一看Vsat曲線。 20A：實測數據Vce為1.9V 官方數據Vce為1.8V 40A：實測數據Vce為2.35V 官方數據Vce為2.0V 60 A：實測數據Vce為2.65V 官方數據Vce為2.2V 80 A：實測數據Vce為3.0V 官方數據Vce為2.4V 100 A：實測數據Vce為3.35V 官方數據Vce為2.45V 更高的電流數據官方?jīng)]有給出，這個可以參考實際測試所得到的數據。 綜上：官方給定數據在20A以下吻合較好，但是大于40A以后，器件的特性明顯沒有官方給定的數據有力，飽和壓降顯得偏高。這個數據在器件多個并聯使用時非常重要，不同器件并聯時，要求一致行好才可以并聯，不然哪個管子性能優良，哪個就容易損壞。 八：常見問題分析 1、測試波形存在很大的噪聲，波形不穩定。 答：測試器件的連接線必須非?？煽?，確保1200A的大電流沒有虛接。如果出現接線問題，只需要從新接線即可。 2、小電流測試時波形平滑，大電流時出現波形不穩定。 答：Vce測量線測量時不能有很大的所圍成的面積，減小線距離，防止電磁干擾。 3、以上問題確定沒有問題時，還是出現波形不穩定。 答：將測試恒流脈沖寬度設置到300uS，解決問題。因為脈沖寬度小的時候，電流沒有穩定，建議使用300uS脈沖寬度進行測試。
|
