DF系列二極管正向恢復時間測試儀

一、概述

  XTECH DF-10A型二極管正向壓降測試儀是專為測量二極管正向壓降而設計。它采用四線測量法，避免了線上過大壓降導致的數據偏差。適合常用二極管的正向壓降測量。在諸如開關電源研發等場合，它將是的測量儀器。

二、技術參數

1. 脈沖電流幅度：0A、0.5A、1A、2A、5A、10A 。

2. 脈沖寬度：100us

3. 開路輸出電壓：32V

4. 正向壓降測量范圍：0-30V

5. 正向壓降測量精度：≤1％

6. 供電電壓：AC220V±10％，50Hz

7. 消耗功率：≤15W

8. 工作溫度：25℃±10℃

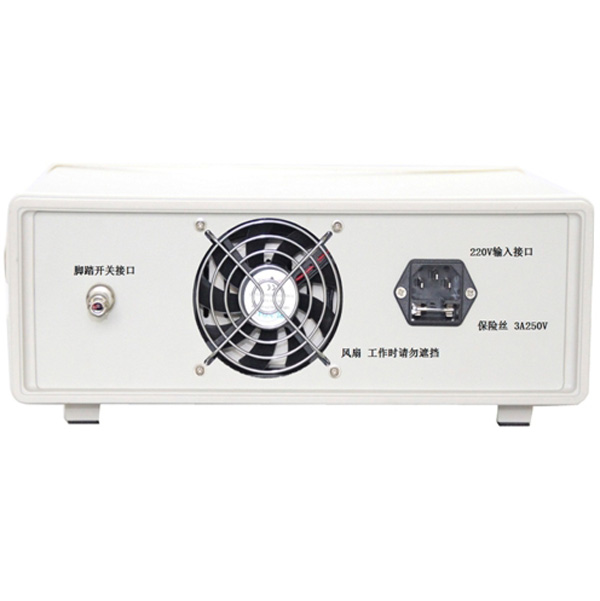

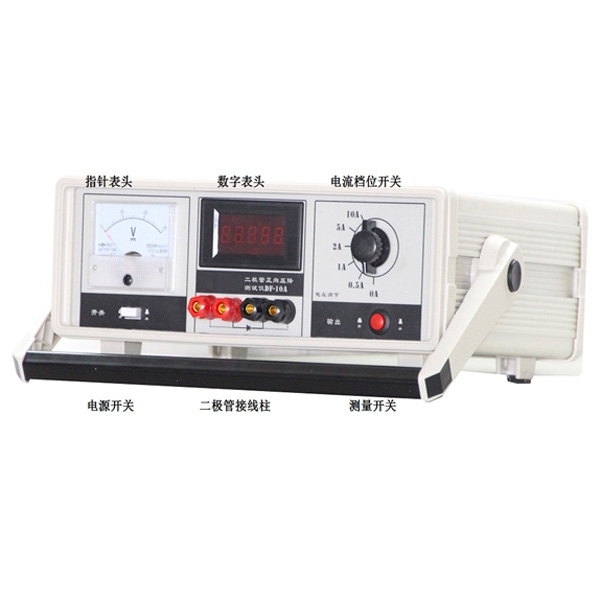

三、產品外觀圖

四、使用方法

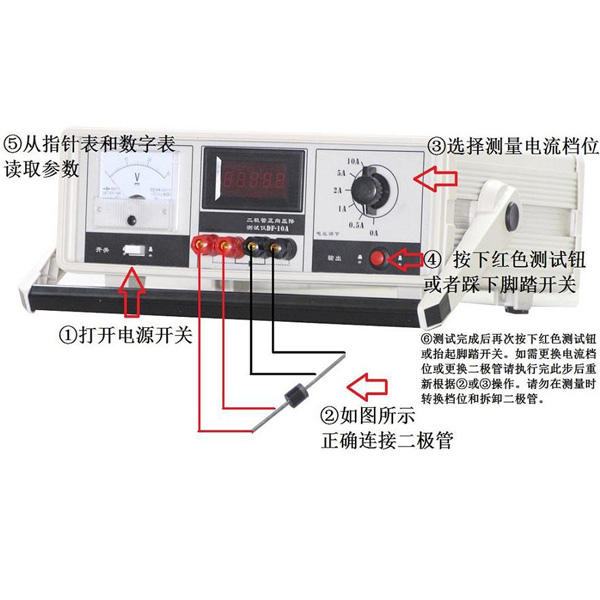

  本儀器采用四線測量法，保證了大電流時的壓降測試精度。四個接線柱靠近邊緣的兩個為脈沖電流輸出，靠近內側的為測量電壓輸入。為保證測量精度，請使用和本測試儀配套的測試電纜測量。其詳細接法如下圖所示。

注意:應使用和儀器配套的電纜并按圖中所示接線方式測量。否則測量數據可能有誤。

  接線結束后可通過儀器右上角的檔位開關選擇測量電流。測量電流選擇好后，按動檔位開關下側的紅色按鍵即可測量。此時指針表移動，可方便查看正向壓降大致范圍。待數字表讀數穩定后的顯示數值即為待測二極管在選定電流下的正向壓降。再次紅色按鍵測量停止，可以轉換測量電流檔位或者更換二極管。

測量步驟：

① 打開電源開關。

② 如圖所示正確連接二極管

③ 選擇電流檔位

④ 按下紅色按鈕或踩下腳踏開關

⑤ 從指針表和數字表讀取參數

⑥ 測試完成后再次按下紅色測試鈕或抬起腳踏開關。如需更換電流檔位或更換二極管請執行完此步驟后根據2  或3操作。請勿在測量時更換檔位和拆卸二極管。

注意:當按下紅色按鍵進行測量時請勿轉換檔位或拆下二極管。

注意:請勿在未連接二極管的情況下多次按下紅色測量按鍵。

五、注意事項

1、本測試儀僅限測試二極管，請勿在測試儀上試圖連接其他器件，尤其電感電容類器件絕對禁止連接。

2、應保證本測試儀工作在規定的供電電壓和溫度條件下，保證測量準確度。

3、本儀器內有高壓，非專業人員請勿擅自開啟外殼，當心觸電。

4、本儀器需專業人士使用。
