DI-HV系列
高壓二極管反向恢復時間測試儀
型號: DI-HV系列 查看同類
名稱:高壓二極管反向恢復時間測試儀
選擇適合的二極管測試儀
1.檢測項目,反向時間,正相時間,反向耐壓,
2.是否需要配備高精度高壓穩壓電源.

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com


型號 名稱 反向電壓 備注說明
DI-HV 高壓二極管反向恢復時間測試儀 高壓



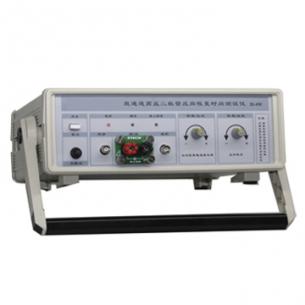

DI-HV系列高壓二極管反向恢復時間測試儀

DI-HV二極管反向恢復時間測試儀

一、主要特點:


A:測量多種高速高壓二極管

B:二極管反向電流峰值50mA(定制)

C:二極管正向電流5~25mA(定制)

D:反向恢復電流速度優于5nS

E:二極管接反、開路保護

F:示波器圖形顯示

GEMI/RFI屏蔽密封

H:同步觸發端

二:應用范圍
      A
:快恢復高壓二極管B:其他硅離子二極管
三:DI-HV外觀介紹
      DI-HV

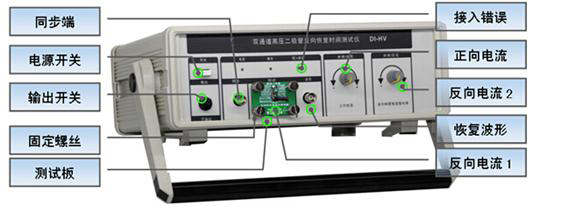

高壓二極管反向恢復時間測試儀面板介紹如圖1所示,包括電源開關、電源指示燈、觸發指示燈、接反指示燈、正向電流調節、反向電壓調節、示波器信號端、示波器同步信號端、測試板。



 輸出開關:輸出時,二極管有正向電流流過,操作過程注意電擊危險;不輸出時,斷開正向電流,操作安全。

接入錯誤:當高壓二極管接反或者開路時,該指示燈亮起,提醒操作人員。

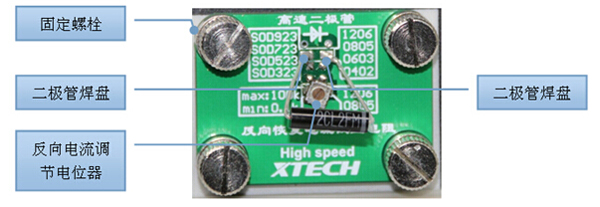

測試板:如圖2所示。



測試板具有分布參數小,測試精度高的特點。使用時,將器件焊接到測試板上,然后再進行恢復時間測試。

反向電流調節電位器:DI-HV的反向電流調節有兩個,一個為DI-HV面板上的反向電路調節,另外一個就是測試板上的電流調節電位器。當使用簡捷測試板時,DI-HV面板上的反向恢復電流電位器起作用;當使用測試板時,測試板上的反向恢復電流電位器起作用?!?/span>

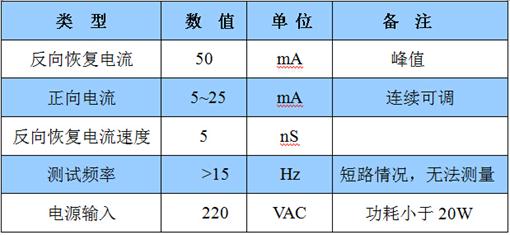

四:DI-HV測試儀參數



五:操作步驟

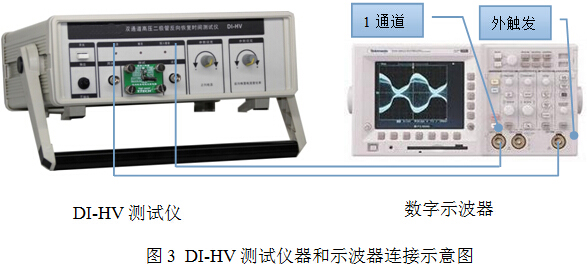

3DI-HV和示波器之間的連接示意圖,DI-HV的兩個通道分別和示波器的第一通道和外觸發通道連接,然后把二極管接入DI-HV



5.1 舉例測試高壓二極管的反向恢復時間步驟

第一步:將高壓二極管的測試板固定到DI-HV電源上,在沒有打開電源的情況下,將高壓二極管焊接到上測試板。

第二步:DI-HV連接220vac電源線、示波器信號端(注意使用的示波器連接線為專用的高速連線,具有方向。和示波器連接。



DI-HV信號端連接)。

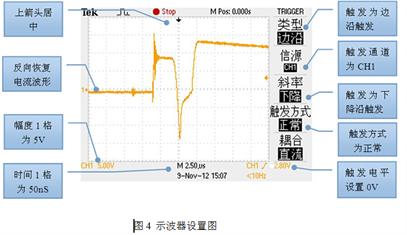

第三步:設置數字示波器。(以泰克示波器為例)將DI-HV的示波器接入端和示波器1通道連接,且將1通道設置到×100檔;時間1格為50nS,幅度1格為10V,觸發通道為CH1,方式選擇正常,上箭頭居中,示波器的設置如下圖所示。



第四步:調節正向電流,順時針調節增大電流,調節到10mA;通過電位器螺絲刀,調節反向恢復電流20mA。二極管具有方向,方向如果接得不對,接入錯誤指示燈亮,此時更換二極管方向。

第五步:示波器讀數。將抓取到的測試波形進行展開為25nS一格,得到如下圖所示的波形。正向電流波形為10V,對應電流為10mA,反向恢復電為20V,對應反向恢復電流為20mA。



第六步:分析反向恢復時間,根據國家標準:GB/T 4023-1997,TRR定義為:當二極管從正向轉換到反向時,電流通過零值的瞬間與反向電流經過峰值后,減小到某一規定的低值的瞬間的時間間隔。Trr上圖對應時間分別為:96nS?;謴?fù)電流的25%峰值電流作為規定低值。
六:簡捷連接測試板
    DI-HV

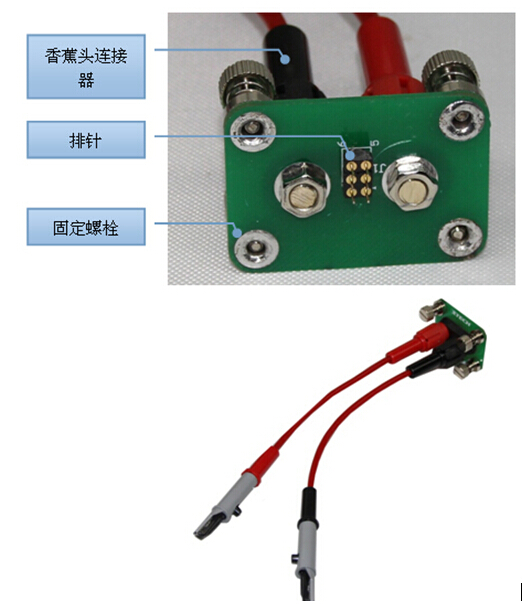

既能夠測量高壓二極管的反向恢復時間,又能夠快速對元器件的性能進行賽選,同一個儀器,通過使用兩塊不同的測試板進行。圖2所示的高壓二極管測試板可以測量反向恢復時間,下圖所示的測試板為簡捷測試板。



注意:簡捷測試板的安裝需要在斷電的情況下進行,首先將鍍金排針對準測試座安裝,然后固定四顆不銹鋼螺栓。

簡捷測試板使用DI-HV面板上的正向電流和反向電流調節旋鈕,使用方便快捷。
