您當前的位置: 電學儀器 > 信號發生器,信號源,函數信號發生器,任意波信號

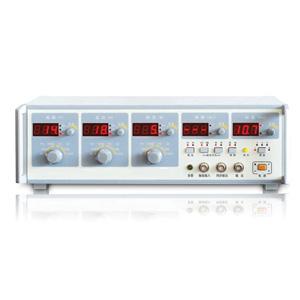

AFG1523系列
脈沖信號發生器

型號:

AFG1523系列

查看同類

名稱:脈沖信號發生器
脈沖信號發生器是一種高精度的脈沖信號發生器。以高性能的單片機為核心,采用C語言編程,進行功能控制,數據處理和結果顯示

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	波形	輸出頻率	幅度范圍	調制方式	備注
AFG1523	脈沖信號發生器	近似方波	0-50MHZ	大于或等于1V(50Ω終端匹配)

AFG1523系列脈沖信號發生器是一種高精度的脈沖信號發生器。以高性能的單片機為核心，采用C語言編程，進行功能控制、數據處理和結果顯示。EE1523脈沖信號發生器是一種高頻率、大幅度具有雙脈沖功能的脈沖信號發生器。輸出脈沖的周期、延遲時間、脈沖寬度、幅度、直流偏移均可連續調節，高輸出頻率高達50MHz，大輸出幅度可達10V，前后沿小于5ns，儀器具有單脈沖、雙脈沖、外觸發、閘門控制等功能。輸出脈沖波形可倒置，直流偏移可調節，且具有同步輸出可作其它測試設備的觸發信號。該機性能穩定，功能齊全，調節范圍寬，動態范圍大，精度高，體積小，使用方便可靠。采用了高速ECL電路和大規模CPLD，提高了儀器可靠性。性能穩定可靠，輸出波形失真小，調節方便。可廣泛用于電子對抗制導、雷達、激光、核物理、半導體器件、通訊等軍事和科研領域。

技術指標：

名稱	具體參數
周期范圍	20ns～10ms
顯示	三位數字，小分辨率5ns
延時時間	固有延時	約24ns
	調節范圍	10ns～5ms
	顯示	三位數字顯示，小分辨率5ns(顯示值包含固有延時)
脈沖寬度	10ns～5ms
	顯示	三位數字，小分辨率5ns
輸出脈沖前后沿	小于或等于5ns
輸出脈沖幅度	0.5V～10V（50Ω終端匹配）
	顯示	三位數字，（實際輸出受負載和傳輸線的影響較大，顯示值僅供參考）。波形失真：（典型值）
	50Ω終端匹配，輸出直流偏移為0V、幅度為10V、脈沖寬度大于20ns時
	過沖	小于或等于5%
	預沖	小于或等于5%
	傾斜	小于或等于3%
輸出脈沖方式	可選正常或倒置		可選單脈沖或雙脈沖
輸出脈沖直流偏移	–5V～＋2V
	測量三位顯示（實際輸出受負載和傳輸線的影響較大，顯示值僅供參考）
同步輸出	周期與輸出脈沖相同
	波形		近似方波（占空比會隨周期改變而變化）
	幅度	大于或等于1V（50Ω終端匹配）
外觸發輸入	輸入頻率范圍		0～30MHz
	輸入信號波形		方波
	輸入信號幅度		大于＋1V(大不大于＋5 V，阻抗為50Ω)
閘門輸入	輸入頻率范圍		0～30MHz
	輸入信號波形		方波
	輸入信號幅度		大于＋1V(大不大于＋5 V，阻抗為50Ω)
接口（選項）	可擴展RS232C通用串行
