您當前的位置: 電學儀器 > 信號發生器,信號源,函數信號發生器,任意波信號

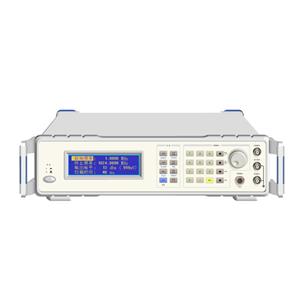

AFG1351系列
數字合成掃頻信號發生器

型號:

AFG1351系列

查看同類

名稱:數字合成掃頻信號發生器
數字合成掃頻信號發生器通過采用新技術,新器件實現高精度,寬頻帶的掃頻源,儀器應用了DDS和鎖相技術,使頻率范圍從 1MHz～1024MHz 能分辨到100Hz,它既是一臺高精度的掃頻源,同時也是一臺高精度的標準信號發生器。它被廣泛地應用于高頻和超高頻領域中,對廣播,電視,通訊及雷達系統設備的測量

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	波形	輸出頻率	幅度范圍	調制方式	備注
AFG1351	數字合成掃頻信號發生器	正弦波,	1～1024MHz		調幅

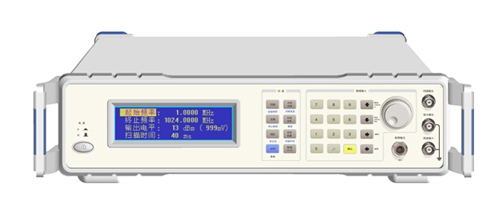

AFG1351型數字合成掃頻信號發生器通過采用新技術、新器件實現高精度、寬頻帶的掃頻源，儀器應用了DDS和鎖相技術，使頻率范圍從 1MHz～1024MHz 能分辨到100Hz，它既是一臺高精度的掃頻源，同時也是一臺高精度的標準信號發生器。它被廣泛地應用于高頻和超高頻領域中，對廣播、電視、通訊及雷達系統設備的測量，對網絡、器件的傳輸特性測量提供了定性和定量的分析。

主要特點：

采用高速單片機，數據處理速度快

采用大屏幕藍色圖形點陣液晶，LED背光，色彩絢麗，操作方便

用DDS技術,頻率分辨率:100Hz
標記準確度可達0.1%

具有7個任意設置的標記
具有非易失性存儲器，可以存儲調用9種測試狀態

技術指標：

名稱	具體參數
頻率范圍	1～1024MHz
頻率分辨率	100Hz
起始頻率終止頻率掃頻	1～1024MHz ，任意設置
中心頻率掃頻	1.0010～1023.9990MHz
	大掃寬 1023 MHz
	窄掃寬 20 kHz
點頻頻率	1～1024MHz （連續正弦波）
頻率穩定度	≤5×10-6/d
射頻輸出電平	+13dBm （ ±1dB ）
射頻輸出阻抗	50 Ω
調制	調幅
駐波比	≤ 1.5
二次諧波	1MHz～1024MHz -25dBc (RFout ≤7dBm)
射頻輸出范圍	-67dBm~ +13dBm (±1dB)
掃描時間	40ms～10s （連續可調）
頻率標志	7 個可預置脈沖標志
標志精度	Δ F × 0.001 （ Δ F ：掃頻寬度）
存儲 / 調用	9 組
外形尺寸	210mm × 230mm × 80mm
重量	10kg
