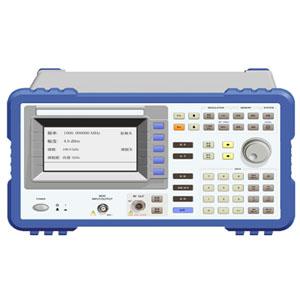

AFG1482系列
系列射頻合成信號發生器

型號:

AFG1482系列

查看同類

名稱:系列射頻合成信號發生器
射頻合成信號發生器采用先進的小數分頻技術,用單環頻率合成方式,可實現1Hz的頻率分辨率,同時保證了優良的頻譜性能,頻率覆蓋9KHz～4000MHz,電平范圍-127dBm～+13dBm,它是新一代的高性能合成信號發生器

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	波形	輸出頻率	幅度范圍	調制方式	備注
AFG1482	系列射頻合成信號發生器	正弦波,	9KHz～1003MHz		調頻調幅調相

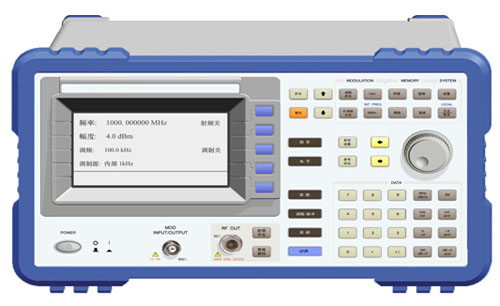

AFG1482系列射頻合成信號發生器采用先進的小數分頻技術，用單環頻率合成方式，可實現1Hz的頻率分辨率，同時保證了優良的頻譜性能，頻率覆蓋9KHz～4000MHz，電平范圍-127dBm～+13dBm，它是新一代的高性能合成信號發生器。本儀器采用了中大規模集成電路和一些性能優異的可編程邏輯器件，使儀器的設計更加合理，功耗小、重量輕，可靠性高。本儀器具有功能全，測量準確度高、性能可靠、使用方便等特點，滿足了國防、科研和通信等領域?qū)铣尚盘?hào)發生器的要求。

主要特點：

·采用∑-Δ調制單循環分?jǐn)?shù)分頻合成技術l采用表面貼裝(SMT)工藝

·采用大屏幕菜單,中英文可切換

·具有設置存儲調用功能

·可選配脈沖調制功能、USB接口、GP-IB接口和RS232接口

·高可靠性:MTBF≥10000h

·測量電壓的頻率范圍

技術指標：

名稱	具體參數
1482型
射頻頻率范圍	9KHz～1003MHz
射頻頻率分辨力	1 Hz
射頻頻率穩定度	1×10-8/日
射頻輸出電平	-127dBm~+13 dBm (選用脈沖調制功能時降低3 dBm)
射頻輸出電平分辨力	0.1dBm
反向功率保護	(50Ω負載)大抗燒毀15W
頻譜純度	諧波(輸出電平≤+4dBm): <-30dbc< span="">
	非諧波(輸出電平≤+4dBm):<-50dbm< span="">
	分諧波(輸出電平≤+4dBm):<-50dbm< span="">
	單邊帶相位噪聲 (偏離載頻) >20kHz	載頻500MHz時 <-114dBc/Hz
		載頻1000MHz時 <-110dBc/Hz
調制	調頻FM 內部400Hz或1kHz 外部DC、50Hz~50kHz
	調幅AM 深度0~70%
	調相ΦM 0~10rad
脈沖調制(選配件)	上升/下降時間<15ns < span="">通斷比On/Off >80dB
射頻輸出阻抗	50Ω標稱值
A/B/C型
頻率范圍	9KHz～2002MHz(A型)/3002MHz(B型)/4000MHz（C型）
射頻頻率分辯力	1Hz
射頻頻率穩定度	1×10-8/日
射頻輸出電平范圍	100kHz~1000MHz -127dBm~ +13dBm
	1000MHz~3002MHz -115dBm~+10dBm
	<3600mhz -115dbm~+7 dbm< span="">
	≤4000MHz -110dBm~+5 dBm
射頻輸出電平分辨力	0.1dBm
反向功率保護	(50Ω負載) 大抗燒毀15W
頻譜純度	諧波(輸出電平≤+4dBm): <-30dbc< span="">
	非諧波(輸出電平≤+4dBm):<-50dbm< span="">
	分諧波(輸出電平≤+4dBm):<-40dbm< span="">
	單邊帶相位噪聲 (偏離載頻>20kHz)	載頻 500MHz時 <-114dBc/Hz
		載頻 1000MHz時 <-110dBc/Hz
		載頻 500MHz時 <-104dBc/Hz
		載頻 500MHz時 <-98dBc/Hz
調制	調頻FM 內部400Hz或1kHz 外部DC、50Hz~50kHz
	調幅AM 深度0~70%
	調相ΦM 相位偏移	＜ 251MHz 0~10rad
		＜ 502MHz 0~5rad
		＜ 1004MHz 0~10rad
		＜ 2008MHz 0~20rad
		≤ 4000MHz 0~40rad
脈沖調制(選配件)	上升/下降時間<15ns < span="">通斷比On/Off >75dB
射頻輸出阻抗	50Ω標稱值
外形尺寸	340mm×170mm×440mm
重量	12kg
