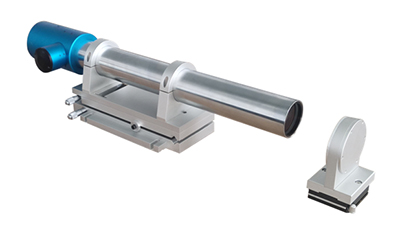

產品簡介：Products Brief: 雙軸光電自準直儀（也稱電子自準直儀）是一種將自準直儀與高分辨率圖像傳感器和圖像數字處理技術相融合的高精度測量儀器，可同時對X、Y兩個方向的角度進行測量，是精密機械制造和精密光學裝配環節、機床，儀器精密導軌和精密平板的理想角度測量儀器。本公司提供2″、1″、0.5″、0.3″、0.2″、0.1″等高精度系列產品。具有便攜、精度高、穩定性強等一系列優點。 雙軸光電自準直儀由電子目鏡、物鏡管、二維調節底座、反光鏡、控制測量軟件等部分組成。運行于顯示控制器的測量軟件可實時顯示電子目鏡捕捉到的反射十字像并精確測量出當前反射像的坐標位置。主機與PC機通過USB 2.0/3.0連接通訊，簡單易用；使用內置式長壽命半導體LED光源，光源使用壽命達數萬小時。 雙軸光電自準直儀系列產品采用了小型化設計，為用戶提供了高性價比的角度測量檢測方案。用戶可通過選配其它測量選配附件及相應的軟件分析模塊完成不同場景的測量應用，包括對角度、直線度、垂直度、平行度、平面度等的高精度測量。是精密機械制造、光學加工、計量實驗室等場景中傳統光學自準直儀的理想替代產品。 產品特點：Product Features: 1.自動描繪曲線，自動計算誤差； 2.雙軸X、Y同時測量，方便高效； 3.實時電子目鏡技術，有效減少人眼瞄準誤差； 4.高分辨率光電探測器，提高了測量精度； 5.長壽命LED光源系統，經久耐用； 6.搭配不同附件以及測量模塊能夠滿足多種需要； 7.多種數據處理方法，生成標準的EXCEL報表，方便查看； 8. 多種規格可選，適用不同檢測目標； 9. 多語言模式（中文、英文、俄文和韓文） 典型應用 (Applications): 精密機械安裝定位 ; 機械產品直線度、平面度、垂直度、平行度等精度保障; 精密旋轉臺檢測 ; 航空航天 ; 光學產品裝配及調整 ; 物理及光學實驗室 ; 光電自準直原理：Measuring Principle

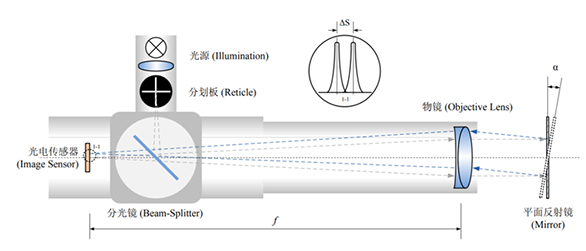

自準直儀是利用光學自準直原理測量微小角度的測量儀器。自準直原理:光線通過位于物鏡焦平面的分劃板后，經物鏡形成平行光。平行光被垂直于光軸的反射鏡反射回來，再通過物鏡后在焦平面上形成分劃板標線像與標線重合。自準直儀通常由光源、分劃板、分光鏡、物鏡、反射鏡以及目鏡（光電自準直儀使用光電傳感器，參見以上示意圖），光學自準直儀通過人眼觀測并結合機械測微裝置完成測量，光電自準直儀則使用光電傳感器接收反射回來的分劃板的像。光源將位于物鏡焦平面（物鏡焦距 = f）的分劃板投射至無窮遠（準直光出射），經過平面反射鏡返回的準直光經物鏡后再次成像于同樣位于物鏡焦平面（共焦系統）的光電傳感器的探測面上，當反射鏡發生了α角度的偏轉后，返回的分劃板在光電傳感器上的像會產生ΔS的位移（見上圖）也就是2α角，通過精確測量出ΔS值，即可準確計算出平面反射鏡的偏轉角度。 技術指標：Technical parameters: 1、物鏡焦距：500mm 2、物鏡口徑：50mm 3、光源類型：進口半導體光源LED 4、接口：USB2.0/3.0 5、探測器：高精度光電傳感器 6、顯示分辨率:1″、0.1″、0.01″、0.001″、0.0001″可調(arc sec. 角秒) 7、儀器精度(中心):0~±100″內 ≤±0.1″(arc sec. 角秒) 0~±400″內 ≤±0.5″(arc sec. 角秒) 8、重復性:0.04″(arc sec. 角秒) 9、最大讀數視場:1100*850″(arc sec. 角秒) 10、重量：4.3KG 11、測量距離：50米 以上標示精度均為在計量檢定條件下，實際使用請根據環境綜合考慮！一般性檢測不需預熱，但是對于高精度測量請先開機預熱 不小于15分鐘！計量檢定需先恒溫靜置不少于24小時。 本系列光電自準直儀使用高精度光電傳感器，運行于普通PC機，要求64位WIN7或WIN7以上系統。CPU不低于4代酷睿I3，主頻不低于2.3G.對于高精度產品PC機配置盡再高一些。
|
