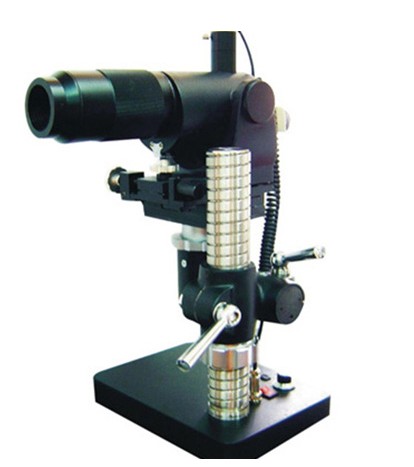

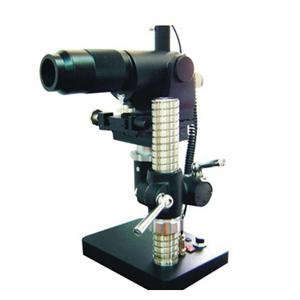

NWJ-3型內調焦望遠鏡商品詳細介紹

應用范圍

★同軸性 ★直線性 ★垂直性

★平行性 ★角度量 ★測焦距

★看星點 ★中心偏 ★等等

儀器特點

★一“機”多用 ★用途廣泛 ★操作簡單

★使用方便 ★視場清晰 ★精度適中

主要用途

    內調焦望遠鏡是一種具有多種用途、使用方便的光學檢調儀器，它可以作為自準直儀和可調焦望遠鏡使用。因此它廣泛地應用于光學實驗室、光學加工車間和光學裝校車間作為檢驗和調校工具。例如，作為內調焦望遠鏡使用時：可以用來檢驗導軌、平面或直尺的“直線性”，基面之間的“垂直性”，平面之間的“平行性”以及不同直徑孔徑之間的“同軸性”；作為自準直儀使用時：可檢測平面間的角度，光學平行平板兩表面的楔角以及觀測星點等等。特別提到的是，本儀器是激光管生產廠家的檢調專用工具：用于激光管生產工藝過程中兩端口的貼面質量的監控，是該過程的檢測儀器。

主要參數

光學規格

■望遠鏡物鏡

焦距： f' ∞ ＝ 208.34mm

口徑： D ＝ ￠ 25mm

視場角： 2W ＝ 3 °

■測微目鏡

焦 距： f ' ＝ 16.5mm

放大倍率：β =15 ×

視 場 角： 2W ＝ 36 °

■轉象物鏡

放大倍率：β＝ 1 ×

結構性能

測微目鏡測量精度：當用作自準直儀使用時，鼓輪格值直讀精度為5 ″；當用作內調焦望遠鏡時，檢驗孔徑間同軸性精度（在 2 米 范圍內）為 0.1mm 。

■儀器觀測范圍： – 317.14mm → - ∞ + ∞ → + 420 mm

其余為盲區。

■測微目鏡鼓輪分度值： 1 格等于 0.01mm ，代表光束角度為 10 ″。

儀器調節范圍：

粗調：俯仰角：± 20°

周視角：± 45°

升降移動： 110mm

微調： 俯仰角：± 7 °

周視角：± 7 °

升降微移： 10mm

水平微移： 20mm

■光源：白光 LED 高效發光管

儀器尺寸與重量

尺寸： 32 × 27 × 1025px 3

重量： 17kg
