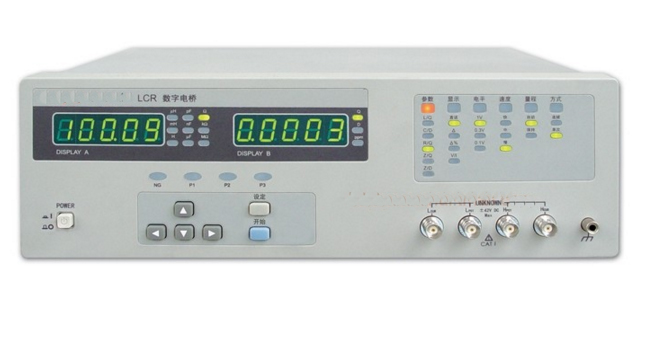

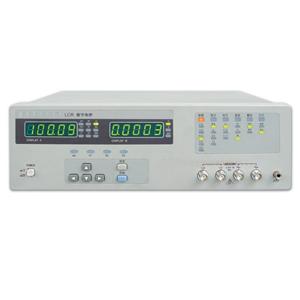

產品介紹 ■ TH2817型LCR數字電橋是一種高精度、寬測試范圍的阻抗測量儀器， 可方便選擇100Hz、120Hz、1kHz、10kHz、40kHz、100kHz六個典型測試頻率，并可選擇0.1Vrms、0.3Vrms、1.0Vrms三個測試信號電平?？蓽y量電感L、電容C、電阻R等多種參數。 本儀器將強大的功能、優越的性能及簡單的操作結合在一起, 既能適應生產現場高速檢驗的需要, 又能滿足實驗室高穩定度的測量需要, 同時儀器所提供的HANDLER及RS232C接口為儀器使用于元件自動分選系統和與計算機聯網通訊提供了條件, 打印接口可直接將儀器測量條件輸出至打印機, CM2817為廣大用戶提供了一種高性能低價格的元件檢測儀器。 性能特點 ■ 可選擇六個典型測試頻率, 高達100 kHz ■ 高達20次/秒的測試速度 ■ 直讀/絕對偏差/相對偏差 ■ 測試電平監視 ■ 內建比較器：4檔分選 ■ 設定參數保護功能 ■ 分選訊響音量控制及訊響位選擇 技術參數 測試參數 | L-D, C-D, R-Q, |Z|-Q, |Z|-D | 測試頻率 | 100Hz,120Hz,1kHz,10kHz,40kHz,100kHz | 測試電平 | 0.1Vrms, 0.3Vrms, 1Vrms | 基本準確度 | 0.05% | 顯示范圍 | |Z|, R,X | 0.0001 Ω — 99.999 MΩ | C | 0.0001 pF — 99999μ F | L | 0.0001 μH — 9999.9 H | Q | 0.0001 — 99999 | D | 0.0001 — 9.9999 | 測試速度 | 慢速:1.5, 中速:5.1, 快速:20 | 等效電路 | 串聯, 并聯 | 量程方式 | 自動, 保持 | 觸發方式 | 內部, 手動, 外部 | 平均次數 | 1—99 | 清零功能 | 開路 / 短路,掃頻清零 | 測試端 | 5端 | 顯示方式 | 直讀，ΔABS，Δ%， V/I（電壓/電流監視） | 比較器功能 | 四檔分選，音量控制及訊響狀態選擇 | 接口 | RS-232C,PRINTER,HANDLER |

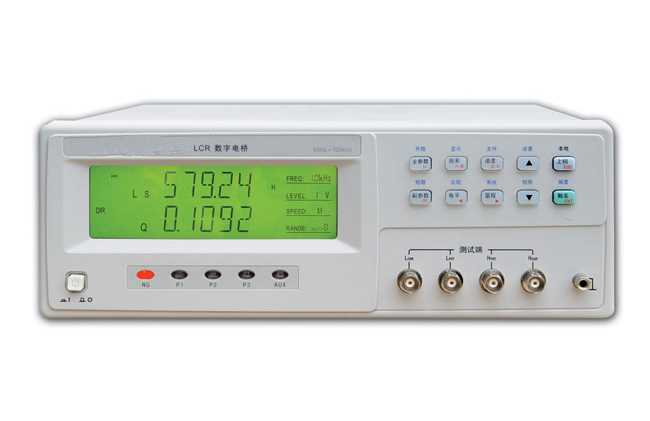

產品介紹 ■ TH2817B型LCR數字電橋是新推出的高性價比元件參數測試儀器。該產品綜合了電橋上的成熟技術,是精簡通用型與高性能LCR電橋的結合，可滿足生產線質量保證、進貨檢驗及元件評估的測量要求。 CM2817B具備變壓器測試能力，使用專門測試夾具，無須改變測試線方式便可測量匝數比（N，1/N）、互感（M）、初次級電感（L2A、L2B），初次級直流電阻（DCR、R2）。同時提供可調節的大50mA的DC偏置電流，可用于通訊變壓器和小功率扼流圈的測試。 性能特點 ■ 高測試速度：50ms ■ 大型專用白背光LCD顯示屏 ■ 50Hz－100kHz, 10個典型測試頻率 ■ 0.1Vrms,0.3Vrms,1.0Vrms三個典型測試電平 ■ 內置±2VDC偏壓源，可擴展至±5VDC偏壓或大50mA偏流 ■ 30Ω/100Ω兩種可選源阻抗，便于兼容不同LCR表的測試一致性 ■ 變壓器參數測量能力 ■ 自動LCZ功能 ■ 可儲存10組儀器測試參數 ■ 標準配置RS232C、HANDLER接口,可選配GPIB（IEEE-488）接口 技術參數 型號 | TH2817B | 測試參數 | LCR參數 | |Z|,R,X, C, L,Q, D,θ | 變壓器參數 | DCR，M，N，1/N，L2，DCR2 | 測試頻率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10點 | 信號源內阻 | 30 Ω , 100 Ω | 測試電平 | 0.1Vrms,0.3Vrms,1Vrms | DC偏置 | 電壓源 | ±2V, 固定;-5V-+5V, 可調 | 電流源 | -50mA-+50mA ，可調 | 基本準確度 | 0.1% | 顯示范圍 | |Z|, R, X | 0.0001 Ω — 99.999MΩ | C | 0.001 pF — 9999.9 μF | L | 0.001 μH — 99.999 kH | D | 0.0001 — 9.9999 | Q | 0.0001 — 9999.9 | θ | -179.99o — 179.99 o | N,1/N | 0.001—999.99 | DCR | 0.01 mΩ—1.9999 MΩ | M,L2 | 0.001μH—99.99 kH | 測量速度 | 快速:20次/秒,中速:8次/秒,慢速:2次/秒 | 觸發方式 | 內部, 手動, 外部，總線 | 比較器功能 | 四檔（三檔合格一檔不合格)，另有一個附屬AUX檔 | 存儲器 | 10組內部儀器設定供存儲/調用 | 接口 | RS-232C, HANDLER, GPIB (選件) |
 產品介紹 ■ TH2817C型LCR數字電橋是新推出的高性價比元件參數測試儀器。該產品綜合了電橋上的成熟技術,是精簡通用型與高性能LCR電橋的結合，可滿足生產線質量保證、進貨檢驗及元件評估的測量要求。 TH2817C具備變壓器測試能力，使用專門測試夾具，無須改變測試線方式便可測量匝數比（N，1/N）、互感（M）、初次級電感（L2A、L2B），初次級直流電阻（DCR、R2）。同時提供可調節的大50mA的DC偏置電流，可用于通訊變壓器和小功率扼流圈的測試。 性能特點 ■ 高測試速度：50ms ■ 大型專用白背光LCD顯示屏 ■ 50Hz－100kHz, 10個典型測試頻率 ■ 0.1Vrms,0.3Vrms,1.0Vrms三個典型測試電平 ■ 內置±2VDC偏壓源，可擴展至±5VDC偏壓或大50mA偏流 ■ 30Ω/100Ω兩種可選源阻抗，便于兼容不同LCR表的測試一致性 ■ 變壓器參數測量能力 ■ 自動LCZ功能 ■ 可儲存10組儀器測試參數 ■ 標準配置RS232C、HANDLER接口,可選配GPIB（IEEE-488）接口 技術參數 型號 | TH2817C | 測試參數 | LCR參數 | |Z|,R,X, C, L,Q, D,θ | 變壓器參數 | DCR，M，N，1/N，L2，DCR2 | 測試頻率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10點 | 信號源內阻 | 30 Ω , 100 Ω | 測試電平 | 0.1Vrms,0.3Vrms,1Vrms | DC偏置 | 電壓源 | ±2V, 固定;-5V-+5V, 可調 | 電流源 | -50mA-+50mA ，可調 | 基本準確度 | 0.1% | 顯示范圍 | |Z|, R, X | 0.0001 Ω — 99.999MΩ | C | 0.001 pF — 9999.9 μF | L | 0.001 μH — 99.999 kH | D | 0.0001 — 9.9999 | Q | 0.0001 — 9999.9 | θ | -179.99o — 179.99 o | N,1/N | 0.001—999.99 | DCR | 0.01 mΩ—1.9999 MΩ | M,L2 | 0.001μH—99.99 kH | 測量速度 | 快速:20次/秒,中速:8次/秒,慢速:2次/秒 | 觸發方式 | 內部, 手動, 外部，總線 | 比較器功能 | 四檔（三檔合格一檔不合格)，另有一個附屬AUX檔 | 存儲器 | 10組內部儀器設定供存儲/調用 | 接口 | RS-232C, HANDLER, GPIB (選件) |

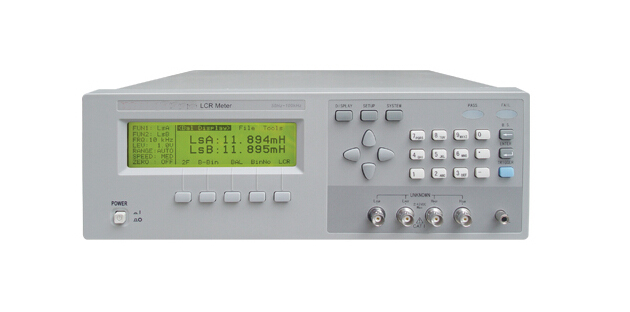

產品介紹 ■ TH2817CX是專門針對平衡類器件進行高效對比測試而開發的一種擴展性LCR測試儀，通過一次對兩個器件的同時測量，可以方便地對平衡器件對比測試，如集成分壓電阻、平衡電容及共模濾波器等進行測試，特別是針對共模濾波器，還具備DCR平衡測試功能。本儀器可提供可達20次/秒的測量速度，50Hz—100kHz十點測試頻率，三種常用典型測試電平，5位讀數分辨率，兩種源內阻選擇。配有比較通訊和控制接口，可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求。 多種通訊接口 ■ 本儀器提供了HANDLER、RS232C、GPIB接口功能，可方便地與電腦通訊，靈活地組成自動測試系統和自動測試線。 方便的參數存儲和調用 ■ 本儀器可保存12組測試參數，并且開機可自動調用當前正在使用的已保存參數，免去了重復設定的麻煩。 實用的變壓器測試能力 ■ 本儀器具備變壓器測試能力，使用專門的變壓器測試夾具，無須改變測試線方式便可方便地測量匝數比（N，1/N），互感（M），初次級電感（L2A，L2B），初次級直流電阻（DCR，R2），儀器同時可提供-5V—+5V可調節的偏壓或大50mA的直流偏置電流，可方便地用于通訊變壓器和小功率扼流圈的測試。 平衡測試功能 ■ 本儀器可方便地對平衡器件（如集成電阻分壓器，平衡電容，共模濾波器等）進行對比測試。 性能特點 ■ 高效的平衡測試功能 ■ 240×64點陣圖形LCD顯示 ■ 人性化操作界面，操作簡單 ■ 50Hz—100kHz，10個典型測試頻率 ■ 內置±2VDC偏壓源，可擴展-5VDC—+5VDC偏壓或大50mA 偏流 ■ 30Ω、100Ω兩種可選源阻抗，便于兼容不同LCR表的測試一致性 ■ 高測試速度可達20次/秒 ■ 變壓器參數測試能力 ■ 內建5檔比較器 ■ 鍵盤鎖功能 ■ 自動LCR功能 ■ 可存儲12組儀器測試參數 ■ 開機自動調用所保存的測試參數 ■ 標準配置的增強型HANDLER、RS232C接口 ■ 可選配GPIB（IEEE—488）接口 技術參數 測量功能 | | 測試參數 | LCR | |Z|、R、X、C、D、L、Q、θ（deg）、θ（rad） | 變壓器 | M，N，1/N，L2，DCR2，DCR | 平衡測試 | L、C、R、Z、DCR2 | 基本準確度 | 0.10% | 等效電路 | 串聯，并聯 | 數學功能 | 絕對值偏差，百分比偏差 | 量程方式 | 自動，保持，手動切換 | 觸發方式 | 內部，手動，外部，總線 | 測量時間 | 快速：20次/秒，中速：8次/秒，慢速：2次/秒 | 平均次數 | 1—99 | 校準功能 | 開路/短路點頻、全頻清零 | 測試端配置 | 五端 | 顯示方式 | 直讀，Δ，Δ% | 顯示器 | 240×64點陣LCD顯示器，5位分辨率 | 測試信號 | | 測試信號頻率 | 十點：50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz,50kHz,100kHz | 輸出阻抗 | 30Ω，100Ω | 測試信號電平 | 0.1Vrms，0.3Vrms，1Vrms | 直流偏置源 | 固定：±2V，0 — ±5V可調，0 — ±50mA可調 | 測量顯示范圍 | | |Z|、R、X | 0.0001Ω — 99.999MΩ | C | 0.001pF — 99999μF | L | 0.001μH — 99.999kH | D | 0.0001 — 9.9999 | Q | 0.0001 — 99999 | θ（deg） | -179.99° — 179.99° | θ（rad） | -3.1416 — 3.1416 | Δ% | -99.999% — 99.999% | N，1/N | 0.001 — 999.99 | DCR | 0.01mΩ — 1.9999MΩ | M，L2 | 0.001μH — 99.99kH | 比較器及接口 | | 比較器 | 五檔（三檔合格一檔不合格），另有一個附屬（AUX）檔 | 存儲器 | 12組內部儀器設定供存儲/調用 | 接口 | RS—232C，HANDLER，GPIB（選件） | 一般技術指標 | | 工作溫度、濕度 | 0℃ — 40℃，≤90%RH | 電源要求 | 198 — 242V AC，47.5 — 52.5Hz | 功耗 | ≤30VA | 體積（W×H×D） | 350mm×120mm×435mm | 重量 | 約4kg |
|
