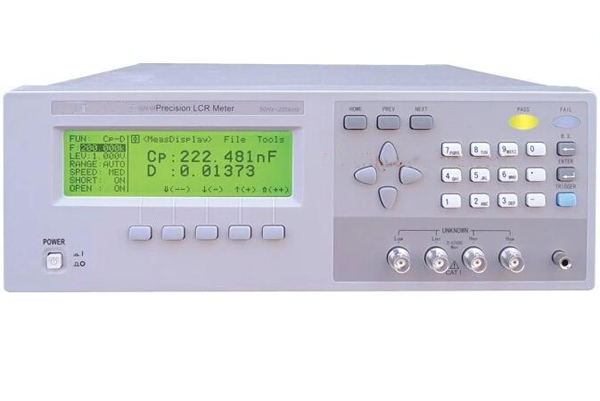

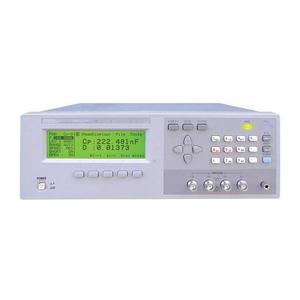

產品介紹 ■ TH2816A型精密LCR數字電橋集成了本公司多年元件測試的成熟經驗，運用了本領域的新型測試技術。該產品強大的測試功能和優越的測量性能，結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的6位測試分辨率，50Hz-100kHz/200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室高測量要求。該產品提供的HANDLER、GPIB及RS232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程紀錄創造了良好的條件。 性能特點 ■ 240×64點陣圖形LCD顯示 ■ 人性化操作界面，操作簡單 ■ 10mVrms—2.0Vrms可編程測試電平 ■ 世界水平的測量穩定性、準確性 ■ 六位讀數分辨率 ■ 快速度可達30 次/秒 ■ 準確的負載校準功能 ■ 30Ω/100Ω可選信號源輸出阻抗 ■ TH1773/TH1775 偏流源直接控制能力 ■ 4點頻率/電平/偏流列表掃描功能 ■ 直讀, 絕對偏差及相對偏差顯示 ■ 12組內部儀器設定儲存 ■ 內建比較器，10檔分選及檔計數 ■ 測試電平監視功能 ■ 鍵盤鎖定功能 ■ Handler 接口 ■ RS-232C，GPIB 接口(選件) 技術參數 測試參數 | |Z|,C,L,X,B,R,G,D,Q,θ | 顯示器 | 240x64點陣LCD顯示器，6位讀數分辨率 | 測試頻率 | 50Hz-200kHz,1.2萬多個頻點 | 測試電平范圍 | 10mVrms-2. 0Vrms,10mV步進 | 基本準確度 | 0.05% | 顯示范圍 | |Z|,R,X | 0.00001Ω-99.9999MΩ | G,B | 0.00001μS-999.999S | C | 0.00001pF-999.999mF | L | 0.00001μH-9.99999kH | D | 0.00001-9.99999 | Q | 0.00001-99999.9 | θ(DEG) | -179.999°-179.999° | θ(RAD) | -6.28318 | △% | -19.99998 | 測量速度 | 快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒 | 等效電路 | 串聯，并聯 | 量程方式 | 自動，保持 | 觸發方式 | 內部，手動，外部，總線 | 平均次數 | 1-255 | 清零功能 | 開路，短路，負載校正 | 測量端 | 5端 | 顯示方式 | 直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數 | 列表掃描 | 4點頻率, 電平, 直流偏置列表掃描測試 | 比較器功能 | CM2816A | 十檔（九檔合格，一檔不格）另有一個附屬檔 | 存儲器 | 12組內部儀器設定供存儲/調用 | 接口 | CM2816A | RS-232C,HANDLER，GPIB(選件) |

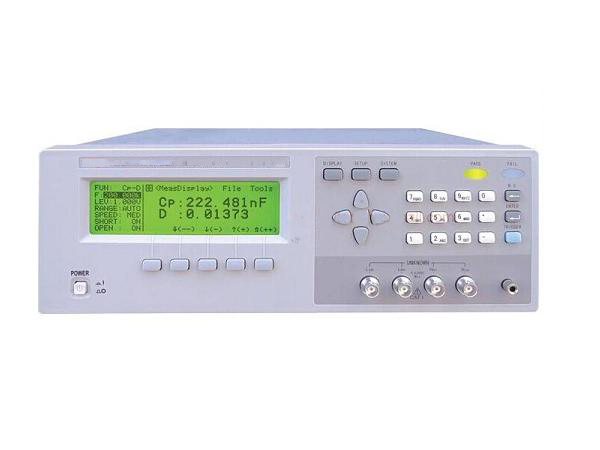

產品介紹 ■ TH2816B型精密LCR數字電橋集成了本公司多年元件測試的成熟經驗，運用了本領域的新型測試技術。該產品強大的測試功能和優越的測量性能，結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的6位測試分辨率，50Hz-100kHz/200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室高測量要求。該產品提供的HANDLER、GPIB及RS232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程紀錄創造了良好的條件。 性能特點 ■ 240×64點陣圖形LCD顯示 ■ 人性化操作界面，操作簡單 ■ 10mVrms—2.0Vrms可編程測試電平 ■ 世界水平的測量穩定性、準確性 ■ 六位讀數分辨率 ■ 快速度可達30 次/秒 ■ 30Ω/100Ω可選信號源輸出阻抗 ■ TH1773/TH1775 偏流源直接控制能力 ■ 直讀, 絕對偏差及相對偏差顯示 ■ 12組內部儀器設定儲存 ■ 測試電平監視功能 ■ 鍵盤鎖定功能 ■ Handler 接口 ■ RS-232C，GPIB 接口(選件) 技術參數
測試參數 | |Z|,C,L,X,B,R,G,D,Q,θ | 顯示器 | 240x64點陣LCD顯示器，6位讀數分辨率 | 測試頻率 | CM2816B | 50Hz-200kHz,共37個典型頻點 | 測試電平范圍 | 10mVrms-2. 0Vrms,10mV步進 | 基本準確度 | 0.1% (TH2816B) | 顯示范圍 | |Z|,R,X | 0.00001Ω-99.9999MΩ | G,B | 0.00001μS-999.999S | C | 0.00001pF-999.999mF | L | 0.00001μH-9.99999kH | D | 0.00001-9.99999 | Q | 0.00001-99999.9 | θ(DEG) | -179.999°-179.999° | θ(RAD) | -6.28318 | △% | -19.99998 | 測量速度 | 快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒 | 等效電路 | 串聯，并聯 | 量程方式 | 自動，保持 | 觸發方式 | 內部，手動，外部，總線 | 平均次數 | 無 | 清零功能 | 無 | 測量端 | 5端 | 顯示方式 | 直讀, ΔABS, Δ%, V/I(電壓/電流監示) | 列表掃描 | <s |
|
