一、概述

1．產品特點

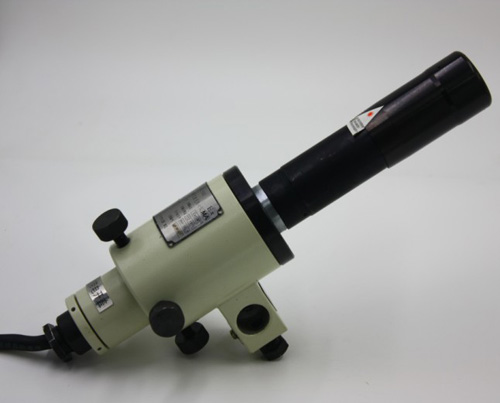

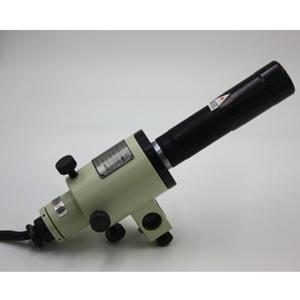

YBJ礦用隔爆型激光指向儀是集電子、光學、精密機械等技術為一體的儀器。具有外形美觀、體積小、重量輕、防爆等特點。儀器安裝采用固定式，通過懸掛組可快速固定在錨桿上。儀器可在360°范圍任意粗調，微調準確；調節方便，制動可靠。產品采用自主研發的光學系統，可采用紅、綠兩種光源，光斑大小、射程滿足礦下施工需求。儀器采用交直流轉換電源模塊，交流寬電壓AC80V～AC245V供電，具有保護功能。

2．執行標準

GB3836-2010 MT870-2000 Q/HGY22-2012企業技術條件

3．主要用途及適用范圍

    儀器主要用于煤礦井下巷道開采時提供中腰線精準定位、運輸管道、運輸皮帶、風管、水管、電纜鋪設等方向定位。還可為地鐵、公路、鐵路、橋梁、隧道、涵洞、輸油管道鋪設、排水施工等巷道掘進提供準直線。

4．使用環境

大氣壓：86kPa～110kPa

環境溫度：-20℃～+40℃

空氣相對濕度：≤95%RH（+25℃時）

含有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下環境中

在無明顯破壞絕緣的氣體或蒸汽的環境中

污染等級：3級

二、結構特點及工作原理

1．結構特點：

    儀器將電源模塊、光學、精密機械組合為一體，具有外形美觀、體積小、重量輕等特點。

    儀器粗調采用360°可旋轉鎖緊機構，安裝采用固定桿和懸掛組鎖緊裝置，固定儀器更方便快捷。儀器通過微調機構可在不小于±1.5°范圍內進行水平、垂直細微調整。

2．工作原理：

    儀器接入供電電壓AC127V后，通過電源模塊轉換成直流電壓給激光管供電，產生激光束，再通過光學系統產生激光遠程指向光束，其射程分別達到800米、1200米。

三、技術參數

安裝方式：固定式

防爆形式：礦用隔爆型

防爆標志：ExdIMb

激光指向儀工作制：連續運行

供電電壓：AC127V (電壓在AC105V～AC140V之間儀器可正常工作）

工作電流：≤90mA

光功率：不大于15mW

有效射程：1200m（YBJ-1200）, 800m（YBJ-800）

光斑直徑： 在800m、1200m處光斑直徑應不大于60mm、80mm

光斑漂移量:在800m、1200m處光斑漂移量應不大于10mm

橫向、縱向粗調：360°任意

橫向、縱向調節范圍：≥±1.5°

四、外型尺寸:

尺寸：266×250×130（mm）（YBJ-800） 286×250×130（mm）（YBJ-1200）

重量：3.4kg（YBJ-800） 3.5kg（YBJ-1200）

五、安裝、調節、使用

1．安裝

（1）首先將一根φ20～22毫米的錨桿（用戶自備）打入巷道頂板上固定。

（2）固定桿穿過固定座，用螺栓將儀器安裝在固定桿上，再如圖所示將螺塞、固定環、鎖緊座固定在事先安裝好的錨桿上。

2．調節、使用

電源連接：確認供電電壓在標牌規定的交流范圍內，在井下嚴禁帶電打開！將儀器的礦用電纜線、地線接入正確位置，確認電路無松動和短路后，擰緊各緊固螺釘，即可通電點亮。

（1）根據測量儀器的指向需要，進行儀器垂直方向、水平方向粗調。

垂直方向粗調：松開螺塞，沿錨桿轉動儀器使激光束在垂直方向調整到位置（中腰線處）鎖緊螺塞即可。

水平方向粗調：松開螺栓，沿固定桿移動儀器使激光束在水平方向調整到位置（中腰線處）鎖緊螺栓即可。

（2）再根據工程需要調整激光束的方向，調整方法如下：

水平方向調整：先鎖緊垂直調整螺旋，同時同方向旋轉左右兩個水平調整螺旋，使光斑水平移動，調整好后將兩螺旋鎖緊；

垂直方向調整：先鎖緊水平調整螺旋，同時同方向旋轉上下兩個垂直調整螺旋，使光斑垂直移動，調整好后將兩螺旋鎖緊即可。

請注意：光斑水平、垂直方向調整準確后，必須同時鎖緊調整螺旋。儀器出廠時，光斑在射程內已校驗，用戶現場免調試。如果用戶需要調整，請參考故障分析中的方法進行。

六、安全警示

1．禁止注視出光視窗口！

2．嚴禁帶電打開！

七、保養、維護、注意事項

1．儀器長期不用時應存放在干燥、無腐蝕性環境中。

2．儀器出廠時光學系統經過調校，請勿隨意拆卸；運輸時應輕拿輕放，避免劇烈震動。

3．儀器應使用規定的輸入電源電壓，內、外接地必須良好。

4．不得帶電檢修，需開蓋檢修時必須在安全場所進行。

5．應定期用鏡頭紙或軟布擦拭激光出孔的視窗玻璃，做到表面清潔無灰塵。

6．儀器在保養和維修時，嚴禁帶電打開！嚴禁損傷隔爆面！不能隨意更改元器件型號、規格、參數；應注意防止失爆（注意不要碰壞隔爆面、接線盒蓋板的緊固、不得丟失引入裝置中的密封圈，注意適當擰緊壓緊螺絲等）。隔爆面安裝時應將涂抹防銹油，檢查調整機構是否靈活，鎖緊是否可靠，檢查密封圈緊固件，如有損壞應及時更換。

八、故障分析、排除

“儀器不工作”請根據下表檢查您的儀器。如果經檢查儀器仍無法正常使用，請與維修網點或廠家聯系。
