名稱:萬能工具顯微鏡

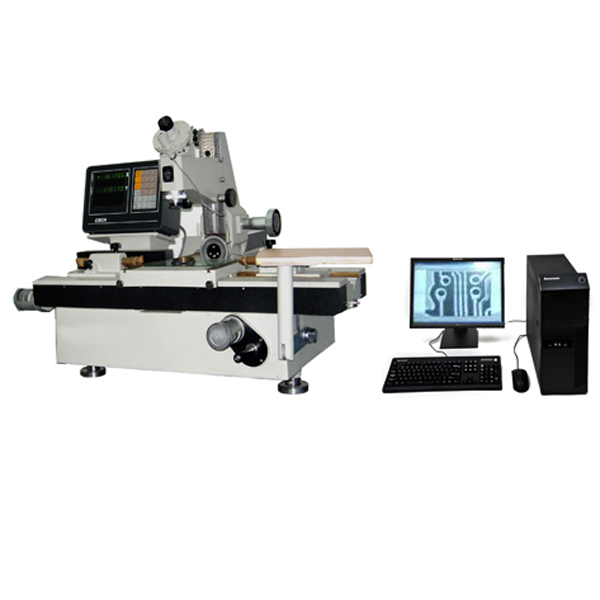

19JPC-1影像型萬能工具顯微鏡是在保留萬工顯原有性能的基礎上，新增的影像測量系統。該系統用攝像機以及專用光學物鏡替代人眼瞄準，同時保留目鏡觀察，并可對視頻圖像進行保存
|
上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com
|
|
型號
|
名稱
|
測量范圍
|
分度值
(數顯讀數)
|
精度
|
備注
|
|
19JPC-1
|
萬能工具顯微鏡-成像系統
|
200*100mm
|
0.0005mm
|
滿足規定的溫度條件下,
用玻璃mm分劃尺進行檢定時,儀器的最大不準確度
0級: (1+L/100)um
L= 測時長度，單位mm
|
成像系統,
鏈接電腦,運行軟件后.
屏幕中會顯示實施的測量物件的圖像,以及需要檢測的三維尺寸.
目前,主流的都是購買這一款產品,都是看圖像和尺寸.
|
|
19JC
|
萬能工具顯微鏡
|
200*100mm
|
0.0005mm
|
滿足規定的溫度條件下,
用玻璃mm分劃尺進行檢定時,儀器的最大不準確度
0級: (1+L/100)um
L= 測時長度，單位mm
|
數字顯示
裸機本身+數顯箱
測量的時候,你可以看數顯箱上的數字顯示,來讀出結果.
|
|
19JPC
|
萬能工具顯微鏡
|
200*100mm
|
0.0005mm
|
滿足規定的溫度條件下,
用玻璃mm分劃尺進行檢定時,儀器的最大不準確度
0級:(1+L/100)um
L=測時長度
單位mm
|
有測量軟件
|
|
19JPC-1 工具顯微鏡 儀器特點 19JPC-1影像型萬能工具顯微鏡是在19JPC微機型萬能工具顯微鏡的基礎上采用計算機圖像處理技術對測量數據進行處理。影像測量軟件中具有十字線瞄準系統，當十字線遇到被測目標時會閃爍與變色從而實現瞄準。該儀器是機械、電子制造業、計量測試所廣泛使用的一種多用途計量?jī)x器?？梢杂脕?lái)測量量程內的任何零件的尺寸、形狀、角度和位置。同時具有電腦及數顯箱二套讀數系統。
主要技術規格 X、Y坐標 | X坐標測量范圍 | 200mm | Y坐標測量范圍 | 100mm | 分度值（數顯讀數） | 0.0005mm | 瞄準顯微鏡 | 升降行程 | 120mm | 立臂傾斜范圍 | 左右各15° | 分度值 | 10′ | 照明光閘調節范圍 | Φ3~Φ32mm | 分度值 | 1mm | 測角目鏡 | 角度測量范圍 | 360° | 分度值 | 1′ | 輪廓目鏡 | 角度測量范圍 | ±7° | 分度值 | 10′ | 圓弧分劃板 | 曲率半徑R0.1~100mm | 螺紋分劃板 | 普通螺紋螺距t0.25~6mm | 梯形螺紋螺距t2~20mm | 光學分度臺（選購） | 測量范圍 | 360° | 分度值（投影讀數） | 10s | 玻璃臺面直徑 | Φ106mm | 光學分度頭 | 測量范圍 | 360度 | 分度值 | 1′ | 光學定位器 | 測頭直徑（實際直徑值的極限檢定誤差不大于0.0005mm） | Φ3±0.1mm | 測量力 | 0.1±0.03N | 大測量深度 | 15mm | 玻璃工作臺 | 玻璃臺面尺寸 | 215×130mm | 頂針架 | 大夾持直徑 | Φ100mm | 大夾持長度（被測件直徑≤55mm時） | 750mm | 大夾持長度（被測長件直徑>55mm 時） | 600mm | 高頂針架 | 大夾持直徑 | Φ180mm | 大夾持長度 | 600mm | V型架 | 左V形架前后調節范圍 | 前后各5mm | 右V型架高低調節范圍 | 向上各15mm | 向下3mm | 大承載量 | 40kg | 瞄準顯微鏡光學參數 | 物鏡放大倍數標志值 | 1X | 3X | 5X | 總放大倍數 | 用測角或輪廓目鏡 | 10X | 30X | 50X | 用雙像目鏡 | 15X | 42X | 65X | 物方視場（mm） | 用測角或輪廓目鏡 | Φ20 | Φ6.6 | Φ4 | 用雙像目鏡 | Φ13 | Φ4.7 | Φ3 | 工作距離 | 用測角或輪廓目鏡 | 81 | 90 | 65 | 用雙像目鏡 | 47 | 85 | 63 | 影像測量組件光學物鏡 | 放大倍數 | 總放大倍數 | 物方視場 | 工作距離 | 3× | 25× | Φ6 | 110 | 5× | 37× | Ф4 | 95 | 儀器精度 | 溫度要求 | 工作室的溫度應為20±2℃ | 工作室的溫度變化每小時不超過1℃ | 被測件和儀器的溫度差不超過0.5℃ | 在滿足所規定的溫度要求的條件下，儀器有如下的保證 | X、Y坐標 | 用玻璃mm分劃尺進行檢定時，儀器的大不準確度 | 0級：（1+L/100）um | 式中L——測時長度，單位mm | 分劃尺按修正表進行 修正時 | X向不大于0.0035mm Y向不大于0.0025 mm | 測角目鏡 | 測量角度的大不準確度 | 不大于1分 | 雙像目鏡 | 合像的不穩定性 | 不大于0.0005mm | 合像的不正確性 | 不大于0.001mm | 光學分度頭 | 大不準確度 | 不大于1分 | 光學分度臺 | 大不準確度 | 不大于30秒 | 光學定位器 | 測量的不穩定性 | 不大于0.001mm | 測量的不準確性 | 不大于0.0015mm | 主機凈重 | 約250kg | 外形尺寸 | 980×1020×640mm |

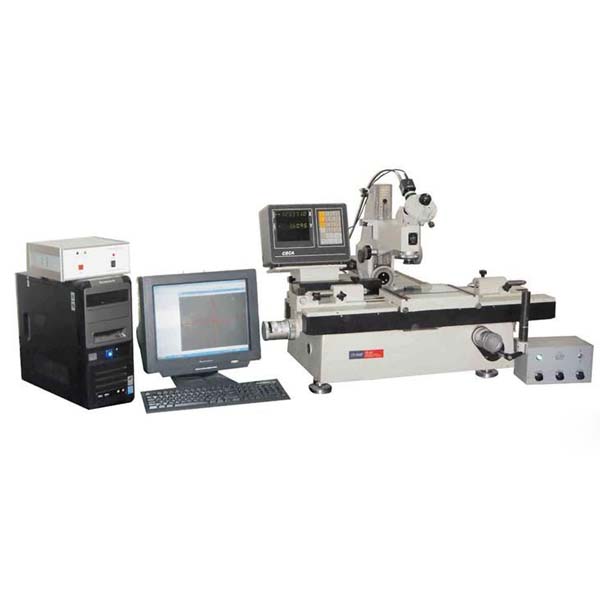

電腦型萬能工具顯微鏡 19JPC微型萬能工具顯微鏡，是應用計算機輔助測量的新一代萬能工具顯微鏡,能解決各種復雜的二維測量問題。傳統的萬工顯對于視場中不能直接觀測到的幾何元素，如園心、中點.交點.中心線及其相互距離。夾角等等都很難進行測量，而在19JPC 儀器上均能迎刃而解。該儀器采用精密光柵傳感器和PC系列微機以及數據接口卡采集測量數據,同時以19JPC二維測量程序進行數據處理、顯示并打印測量結果。儀器操作 方便，按照屏幕顯示圖形菜單,鍵入測量命令就可開始測量。儀器在測量過程中,彩色顯示器屏幕上可實時顯示瞄準點的工件坐標,直角坐標或極坐標可隨時轉換,對于極坐標測量及凸輪測量尤為方便。
儀器使用公制和英制兩種計量單位.計算精度達:0.0001毫米和0.0001寸。儀器可對工作臺滑座導軌的裝配誤差自動修正,進一步提高了測量精度。
微機型萬能工具顯微鏡19JPC是在數字式萬能工具顯微鏡19JPC的基礎上采用計算機技術對測量數據進行數據處理。配置了優于影象法和軸切法的雙光束干涉條紋測量法使微機型萬工顯系統性能得到了大大提高，軟件的可組合性和可開發性增強了系統的功能，在更大范圍內滿足廣大用戶的需要。
微機型萬能工具顯微鏡是機械、電子制造業、計量測試所廣泛使用的一種多用途計量?jī)x器?？梢杂脕?lái)測量量程內的任何零件的尺寸、形狀、角度和位置。 主要技術指標 (一)測量范圍與分度值 | （1）X,Y坐標 | （6）光學分度頭 | 測量范圍: | 測量范圍:360度 | X:200毫米 Y:100毫米 | 分度值:1分 | 分度值(數顯讀數):0.0005毫米 | （7）光學定位器: | （2）瞄準顯微鏡 | 測頭直徑（實際直徑值的極限,檢定誤差不大于0.0005毫米):3±0.1毫米 | 升降行程:120毫米 | 力臂傾斜范圍:左右各15度 | 測量力:8~14克 | 分度值:10分 | 大測量深度:15毫米 | 照明光闌調節范圍:3~32毫米 | （8）玻璃工作臺： | 分度值:1分 | 玻璃臺面尺寸:215X130毫米 | （3）測角目鏡 | （9）頂針架: | 角度測量范圍:360度 | 大夾持直徑:180毫米 | 分度值:1分 | 大夾持長度：被測件直徑<=55< span="">毫米時:750毫米 | （4）輪廓目鏡 | 角度測量范圍:±7度 | 被測件直徑〉55毫米時:600毫米 | 分度值:10分 | （10）高頂針架 | 圓弧分劃板:
曲率半徑R0.1~100毫米
梯形螺紋螺距t2~20毫米 | 大夾持直徑:180毫米 | 大夾持長度:600毫米 | （5）光學分度臺: | （11）星架 | 測量范圍:360度 | 左V型架前后調節范圍:前后各5毫米 | 分度值:10秒 | 右V型架高低調節范圍:向上15毫米 | 3毫米玻璃臺面直徑:106毫米 | 向下3毫米 | （12）大承載量:40公斤 |
(二)測量精度 | 溫度要求: | （3）雙像目鏡 | （1）工作室的溫度應為20±2℃; | 合像的不穩定性不大于0.0005毫米 | （2）工作室的溫度變化每小時不超過1℃ | 合像的不正確性不大于0.001毫米 | （3）被測量和儀器的溫度差不超過0.5℃ | （4）光學分度頭 | 在滿足所規定的溫度要求的條件下，儀器有如下的保證： | 大不準確度不大于1分 | （1）X,Y坐標 | （5）光學分度臺 | 用玻璃毫米分劃尺進行檢定時，儀器的大不準確度： | 大不準確度不大于30秒 | 0級：（1+L/100)um[式中L----測時長度，單位mm] | （6）光學定位器 | （2）測角目鏡： | 測量的不穩定性不大于0.001毫米 | 測量的不準準確性不大于0.0015毫米 | 測角角度的大不準確度不大于1 分 |
(三)光學參數 | 物鏡放大 | 1x | 3x | 5x | 總放大倍數 | 用測角或輪廓目鏡 | 10x | 30x | 50x | 用雙像目鏡 | 15x | 42x | 65x | 物方視場（毫米） | 用測角或輪廓目鏡 | 20 | 6.5 | 4 | 用雙像目鏡 | 13 | 4.7 | 3 | 工作距離（毫米） | 用測角或輪廓目鏡 | 81 | 90 | 65 | 用雙像目鏡 | 47 | 85 | 63 |
(四)儀器凈重和外形尺寸 | 主機凈重:250kg | 外形尺寸:(X x Y x Z) 980 x 1020 x 640 毫米 |
|
|
|
