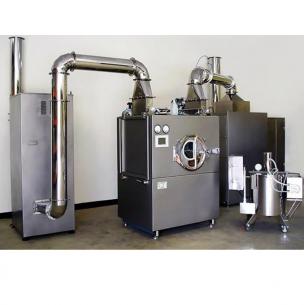

BG系列高效包衣機設備是適用于中、西藥片、藥丸等進行水相簿膜、有機薄膜表面包衣,水溶薄膜衣、緩、控釋性包衣、滴丸包衣、糖衣包衣及巧克力、糖果包衣的一種專用設備，廣泛應用于制藥及食品工業的規模及批量生產。 工作原理 BG系列高效包衣機是將被包衣的片芯在包衣機的滾筒內通過可編程序控制系統的控制，使之不斷的、連續地、重復地做出復雜的軌跡運動，在運動過程中，由控制系統進行可編程序控制，按工藝順序及參數的要求，將介質經噴槍自動地以霧狀噴灑在片芯的表面，同時由熱風柜提供經10萬級過濾的潔凈熱空氣，穿透片芯空隙層，片芯表面已噴灑的介質和熱空氣充分接觸并逐步干燥，廢氣由滾筒底部經風道由排風機經除塵后排放，從而使片芯形成堅固、光滑的表面薄膜。 產品特點 ·由PLC和HMI組成的控制系統設計合理，編程靈活，可適應各種不同的制藥工藝需要，工作可靠，性能穩定，符合GMP要求。 ·素蕊在流線形導流板攪拌器作用下，翻轉流暢、交換頻繁、消除了素蕊從高處落下和碰撞現象，杜絕了碎片和磕邊，提高成品率。導流板上表面窄小，避免了敷料在其表面的粘附，節約了敷料，提高了藥品質量。 ·恒壓變量蠕動泵，取消了回流管。滾輪的回轉半徑隨壓力變化而隨時變動，輸出漿料與噴漿量自動平衡，穩定了霧化效果，簡化了噴霧系統，防止了噴槍堵塞，節約了敷料，且清洗簡單，無死角。 ·專為包衣設計、制造的噴槍，霧化均勻、噴霧面大，萬向可調噴頭不受裝量多少影響；噴槍堵塞清洗機構，可使包衣連續進行，縮短包衣時間，節省包衣敷料。 技術參數 型號 | BG-150 | BG-80 | 生產能力 | 150 kg | 80 kg | 滾筒轉速 | 4-20 r/min | 4-24 r/min | 主機功率 | 2.2 kw | 1.5 kw | 外形尺寸 | 1760×1320×2030 mm | 1480×1030×1920 mm | 包衣滾筒直徑 | Φ1200 mm | Φ930 mm | 排風電機功率 | 5.5 kw | 3 kw | 排風機流量 | 7419 m3/h | 5268 m3/h | 熱風電機功率 | 1.5 kw | 1.1 kw | 熱風機流量 | 2356 m3/h | 1685 m3/h | 潔凈空氣壓力 | ≥0.4 MPa | ≥0.4 MPa | 耗氣量 | ≤106 kg/h | ≤85 kg/h | 主機重量 | 850 kg | 600 kg |
型號 | BG-40 | BG-10 | 生產能力 | 40 kg | 10 kg | 滾筒轉速 | 4-28 r/min | 4-30 r/min | 主機功率 | 1.1 kw | 0.55 kw | 外形尺寸 | 1210×920×1830 mm | 950×750×1530 mm | 包衣滾筒直徑 | Φ780 mm | Φ600 mm | 排風電機功率 | 2.2 kw | 0.75 kw | 排風機流量 | 3517 m3/h | 1285 m3/h | 熱風電機功率 | 0.75 kw | 0.37 kw | 熱風機流量 | 1285 m3/h | 816 m3/h | 潔凈空氣壓力 | ≥0.4 MPa | ≥0.4 MPa | 耗氣量 | ≤74 kg/h | 60 kg/h | 主機重量 | 500 kg | 200 kg |
BG-40高效包衣機技術資料 用途：BGW系列無孔包衣機是制藥工業固體制劑生產中的主要設備之一，主要用于片劑、丸劑等有機膜包衣、水溶膜包衣、緩釋性和控釋性、糖衣包衣等。廣泛用于制藥、食品等行業。 原理：在包衣滾筒回轉作用下，素芯在滾筒內連續運動。蠕動泵將包衣介質輸送到噴槍噴覆在素芯表面，在負壓條件下，進風空氣處理單元按設定的程序和工藝參數向片床內供給潔凈的熱風，對素芯進行干燥；熱風通過素芯層底部經排風空氣處理單元排出，使噴覆在素芯表面的包衣介質快速形成堅固、細密、光整、圓滑的表面薄膜，完成包衣。 特點：BGW系列有無包衣機是我司廣泛吸收、消化國外先進技術，結合國情研發成功的高性能包衣設備。該機采用PLC控制，具有工藝過程穩定、生產效率高、包衣材料與能源消耗低等特點。采用優質奧氏體不銹鋼制造，轉角圓弧過度，無死角、無殘留；內外表面經高度拋光，易于清洗。符合藥品行產的GMP要求。 技術參數 型號 | BG-40 | 生產能力 | 40大裝量Kg/次 | 凈化級別 | 10萬級 | 加熱 | 電或蒸汽 | 耗用 | 電 | 9Kw | 蒸汽 | 4.5Kg/h | 配耗用功率 | 傳動 | 1.1kw | 送風 | 0.75kw | 排風 | 2.2kw | 滾筒直徑 | 700φmm | 轉速 | 0-32/min | 溫度 | 工作 | 80℃ | 均勻 | ±2℃ | 風機流量 | 熱風機 | 1285 M3/h | 排風機 | 3517 M3/h | 滾筒調節速范圍 | 3-27 R/min | 熱過濾精度 | 0.3 um | 供料空氣機氣壓 | 0.4 Mpa | 加料口直徑 | 300 mm | 尺寸 | 主機 | 1000*800*1900mm | 高效防震熱風機 | 9000*800*1935mm | 除塵防震消音排風機 | 820*720*1750mm |
制作及加工標準 1、箱體外表平整＜5%度，光潔度0.4um，其中主機面板進行“光污染處理”主機部件采用沖壓模具成形、流線型好、整機美觀、氬弧焊接、精密拋磨。 2、PLC全程輸入程序控制系統為加拿大公司生產，觸摸屏為加拿大公司生產，全電腦輸入及輸出并可設定程序，程序自控、自檢、超溫故障報警、操作簡便。 3、整機空氣凈化程度高、高效、節能、密閉工作（10萬級） 4、制作過程均依據企業產品執行標準及參照制藥企業實施GMP指南的設備制作標準制造。 5、其它制作標準均以行業及企業標準規范執行。 主要功能配置 名稱 | 單位 | 數量 | 觸摸屏 | 臺 | 1 | 氣動攪拌供料桶 | 臺 | 1 | 調速電機 | 臺 | 1 | 變頻器 | 套 | 1 | 送引風機 | 臺 | 2 | 凈化過程 | 送風 | 只 | 1 | 出風 | 只 | 1 | 噴槍 | 只 | 2 | 其它配件 | 批 | 配套 |
材料外購件及供應（整機為不銹鋼材制作） 序號 | 名稱 | 規格型及材料 | 單位 | 數量 | 制作及供應 | 1 | 主機 | 304-2B鏡面板、材厚δ2.0 | 臺 | 1 | 自制 | 2 | 熱風機 | 304-2B磨砂板材厚δ內1.2外1.2 | 臺 | 1 | 自制 | 3 | 排風機 | 304-2B磨砂板、材厚δ1.2 | 臺 | 1 | 自制 | 4 | 供料桶 | 304-2B鏡面板、δ1.2 | 臺 | 1 | 自制 | 5 | 調速電機 | JDIA—40d | 臺 | 1 | 國產優質 | 6 | 觸摸屏 | PLC—5.7″單屏四出兩入模塊 | 臺 | 1 | 加拿大 | 7 | 變頻器 | TE—380—100級補償曲線 | 套 | 1 | 國產優質 | 8 | 送、引風機 | B4—72—12 | 臺 | 2 | 國產優質 | 9 | 蠕動泵 |
| 臺 | 1 | 國產優質 | 10 | 高效過濾器 | 高效、亞高效 | 只 | 2 | 國產優質 | 11 | 噴槍 | LPA—100 | 只 | 1 | 進口 | 12 | 有孔滾筒 | 316L鏡面、材厚δ2.0 | 只 | 1 | 自制 | 13 | 集灰袋 | 無紡布 | 條 | 1 | 自制 | 14 | 槍架 | 304-2B | 坐 | 1 | 自制 |
|
