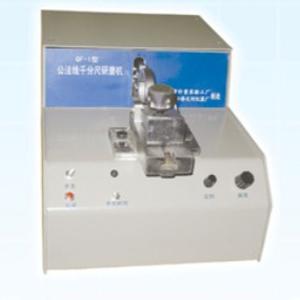

QF-I系列千分尺研磨機 QF-I公法線千分尺研磨機是維修公法線千分尺測量面、平行性的專用設備。該機結構緊湊合理、性能穩定可靠，具有操作簡便、研磨精度高，以電氣化、機械化代替繁雜的手工勞動。它廣泛用于計量部門和廠礦計量室使用，是長度計量檢修人員的維修設備。
QF-I公法線千分尺研磨機主要技術指標 1.研磨公法線千分尺規格：0-25、25-50、50-75、75-100mm 2.調速范圍：0-45次/分鐘內三速可調。 3.時控范圍：0.5-5分鐘范圍內連續可調。 4.使用電源：單相交流電源220V±10％ 50HZ 5.外型尺寸：360×230×210mm 6.儀器重量：15kg QF-I公法線千分尺研磨機操作方法 1.將研磨機水平放置在工作臺上。 2.接上電源，打開電源開關，如需用時控裝置，請將開關板至?xí)r控位置。按下“啟動”按鈕，研磨機即可工作，按照研磨時間需要調整定時旋鈕位置。 3.將自備的公法線千分尺研磨塊(每組應4塊、￠40ｍｍ)放進研磨爪內，使其全長的中心位置處在研磨爪內孔壁上，將公法線千分尺(須拆掉千分尺兩側護板)水平置于固定夾具上，其測量面軸線與研磨爪孔平面應目側直垂。啟動研磨機來調整千分尺的前后位置(公法線千分尺測量面中心研磨軌跡應處于研磨器的半徑范圍內)。然后將公法線千分尺緊固在定位夾具上，(需根據不同規格的公法線千分尺調整固定夾具的前后位置或?qū)喊宸聪蚍胖?，使千分尺固?/span>)。轉動棘輪使千分尺兩測量面與研磨器的研磨面接觸良好。加適當壓力(手旋微分簡不超過半格)即可開始研磨。 4.在研磨過程中應經常轉動棘輪，使測量面、研磨器平面接觸良好。 5.根據公法線千分尺的磨損情況，選擇適當規格的研磨劑和研磨時間。 6.更換研磨器時，需將研磨爪上的限位板向后推，更換研磨器后，再將限位板向前推復位，將上下研磨爪緊固，更換研磨器時，禁止拆下千分尺。 7.一組四塊研磨器分別研磨后，方可卸下千分尺。 注意事項 1.研磨前，必須將被磨公法線千分尺的“各部分相互作用”修好。 2.要檢查公法線千分尺弓架是否變形，因而造成測桿與測砧的同心度偏差，微分絲桿和止動器等活動件是否卡死，固定測砧和固定套管不應松動，檢查千分尺測桿是否變形，微分簡是否變形。 3.在研磨過程中，應注意經常修復研磨器，保證其平面性及平行性。 4.若機器出現不規則運動或發出不正常雜音，應及時停機檢查。 維護保養 1.工作完畢，切斷電源，擦凈油污，清潔干凈，以防生銹 2.長期停用，打開上蓋，在軸承、支架、偏心輪，滑塊等處涂上防銹油脂。 3.在用戶遵守保管和使用規則的條件下，制造廠負責該產品在一年內實行保修。 量具計量維修器具目錄表 序號 | 名稱 | 規格 | 1 | SLC數顯量儀測力計 | 用于表類，測微類，儀器類等測微類量具測力的檢定 | 2 | SG雙色金屬電刻機 | 對各類工，夾，刃，量，模具及各種金屬材料和非金屬材料進行刻字，編號 | 3 | CF-I光控退磁機 | 用于萬能量具及小型工作件的退磁，具有光電自動控制 | 4 | ZS-I量具自動清洗機 | 用于各種量具，量塊，表類的清洗 | 5 | CWJ系列測微計座 | 用于測量工件的幾何形狀誤差和零件相互位置的正確性，并可用比較法測量長度 | 6 | 千分尺綜合檢定架(三項檢具) | 用于測量外徑千分尺軸向竄動，絲桿徑向擺動和兩測量面偏位 | 7 | 外徑千分尺平行度誤差檢具 | 用于外徑千分尺平行度誤差的檢定（50-1000mm,） | 8 | 內徑百分表專用環規 | 內徑量表專用環規（一套6個，6-100mm）功能:用于校對時的標準件、內徑表校對時的標準件及一般內徑比較儀的校對件 | 9 | 齒厚卡尺綜合誤差檢具 | 主要用于齒厚卡尺綜合誤差檢定。規格：5*40mm 12*50mm 18*50mm 35*50mm | 10 | 橡膠硬度測量支架 | 用于裝夾橡膠硬度計單表來測量橡膠樣品的硬度值 | 11 | LT-II量具退磁器 | 用于萬能量具及小型工件的退磁 | 12 | LY-I量具兩用研磨機 | 可同時研磨外徑千分尺測量面及游標卡尺外量爪平面 | 13 | QF-I千分尺研磨機 | 用于研磨外徑千分尺測量面，平行性 | 14 | QY-I千分尺絲桿研磨機 | 用于研磨，修復千分尺絲桿 | 15 | QF-I公法線千分尺研磨機 | 用于公法線千分尺兩測量面的研磨，具有三速調速，自控時間 | 16 | EK-III游標卡尺研磨機 | 用于研磨游標卡尺外量爪的測量面，具有三速調速，自控時間 | 17 | EK-III雙頭游標卡尺研磨機 | 可同時研磨兩把游標卡尺的外量爪平面 | 18 | BK卡尺端面研磨機 | 用于修磨游標卡尺測量端面 | 19 | EK游標卡尺校整器 | 用于擠壓游標卡尺的內外量爪 | 20 | 大千分尺示值誤差檢定架 | 用于檢定大千分尺示值誤差 | 21 | CZ大市場放大工作鏡 | 用于計量部門，電子工業，精密儀器工業裝配，檢驗，修理，帶有照明裝置 | 22 | SQ-I千分表示值檢定儀 | 它用于檢定千分表，內徑千分表、杠桿千分表的示值誤差和回程誤差。 | 23 | SB-3百分表檢定儀 | 用以對鐘表式百分表、內徑百分表、杠桿百分表進行檢定。 | 24 | 百分表變動性、徑向力檢具 |
| 25 | 千分尺支架 | 外徑千分尺檢定修理專用夾座支架 | 26 | 游標卡尺錯位量及外徑千分尺檢定支架 | 用于游標卡尺及千分尺的檢定 | 27 | 用于游標卡尺及千分尺的檢定 | 0-100mm，0-300mm | 28 | 游標卡尺研磨器 | 20-50mm | 29 | 千分尺縮孔器 | Ф6 Ф6.5 Ф8 | 30 | 百分表縮孔器 | Ф4 Ф4.5 Ф5 | 31 | 千分尺壓離線糾正器 | 本糾正器采用螺旋推力原理，專門修復千分尺微分筒壓離線故障，是工礦計量室的專業修理工具。其操作使用簡單、實用、效益高。 |
|
