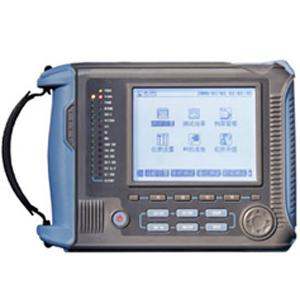

GT-1DF系列數據通信測試儀 儀表簡介： GT-1DF 數據通信測試儀適用于數字傳輸系統的工程施工、工程驗收及日常維護測試。其性能可靠穩定、功能齊全、體積小巧，采用大屏幕中文顯示，操作簡潔容易。
GT-1DF 數據通信測試儀可對2Mbit/s接口數字通道、V.24、V.35、V.36、X.21、RS-449、RS-485、EIA-530、EIA-530A、同向64kbit/s接口數字通道、四線電力遠動FSK模擬通道進行測試，已廣泛應用于接入網、傳輸網、數字?jǐn)?shù)據網（DDN）、電力通信等領域。
主要特點：
● 全中文菜單，大屏幕顯示，操作簡便；
● 便攜設計；內置大容量電池，工作時間可達8小時以上
● 可進行多任務工作（可以邊測試邊翻閱以前的記錄）；
● 高達9個測試設置存儲，20個測試結果存儲，并可進行掉電記憶；
● 可與PC機通信，實現在微機上存儲，打印測試數據，也可直接連接到微型打印機；
● 可定時開啟、關閉進行測試；
● 具有告警、誤碼直方圖分析；
● 軟件上網升級。 主要功能：
GT-1DF可實現的基本功能有：
● 常規測試
● 直通方式
● 音頻測試
● 環路時延測試
● 自動保護倒換（APS）測試
● 數據測試
● 同向64K測試
● 電力遠動FSK通道的測試 對2Mbit/s接口數字通道可實現中斷業務和在線誤碼測試方式，可進行以下項目的測試：
● 成幀和非成幀信號發生和接收
● 2Mbit/s非成幀誤碼性能測試
● 2Mbit/s成幀n×64kbit/s通道誤碼性能測試
● 比特誤碼、編碼誤碼、幀誤碼、CRC誤碼、E比特誤碼性能測試
● 信號丟失、AIS告警、幀遠端告警、復幀遠端告警、幀失步、圖案失步告警測試
● 頻偏測試
● 線路信號電平、頻率測試
● 話路通道信號電平、頻率測試
● 圖案滑動測試
● 直通方式
● 音頻測試
● 環路延時測試
● 自動保護倒換時間測試（APS）
● 語音監聽
● 信令狀態顯示、話路通道內容顯示、話路通道忙閑顯示
● 告警、誤碼直方圖分析
● 時隙內容分析
● 幀內容分析
● G.821、G.826、M.2100誤碼性能分析
● 多種誤碼和告警插入
● 三種輸入方式（終接、橋接、監測）
● 兩種時鐘選擇（內部、提?。?/span>
● RS-232接口打印結果。 對RS232/V.24/ V.28、V.35、V.36、X.21、RS-449、RS-485、RS422、EIA-530、EIA-530A接口的數字通道可進行以下項目的測試：
● 可同步和異步測試
● 可模擬DTE和DCE
● 比特誤碼
● 圖案滑動測試
● 信號丟失告警測試
● 線路信號頻率測試
● 環路延時測試
● 自動保護倒換時間測試（APS）條件：同步
● G.821、M.2100中斷業務誤碼測試 對同向64Kbit/s接口數字通道可進行以下項目的測試：
● 中斷業務誤碼測試
● 比特誤碼
● 圖案滑動測試
● 信號丟失、AIS告警
● 線路信號頻率測試
● 環路延時測試
● 自動保護倒換時間測試
● G.821、M.2100誤碼性能分析 對電力遠動FSK通道可進行以下項目的測試:
● 支持四線測試
● 中斷業務誤碼測試
● 比特誤碼
● 圖案滑動測試
● 信號丟失告警測試
● 線路信號電平、頻率測試
● G.821、M.2100誤碼性能分析
圖例： 電力遠動通道FSK的測試
技術指標：
● 2M技術指標
（1） 信號輸入速率： 2048kbit/s ± 50ppm（G.703要求±100PPM）
（2） 信號編碼： HDB3、AMI
（3） 輸入抖動容限： 符合G.823
（4）阻抗：非平衡 75Ω 符合G.703
平衡 120Ω 符合G.703
（5） 信號結構：
（5.1）非幀結構
（5.2）幀結構：PCM30、PCM31、PCM30CRC、PCM31CRC
幀結構符合G.704要求
（6） 測試圖案：26-1、29-1、211-1、215-1、220-1、223-1、人工碼
（7） 誤碼插入：BIT誤碼、幀誤碼、圖案滑動碼；無，單個，比例插入10-1～10-7
（8） 告警插入：無信號、幀丟失、AIS、圖案丟失
● 同向64K技術指標
（1） 信號輸入速率： 64kbit/s ± 100ppm（G.703要求±100PPM）
（2） 輸入阻抗： 平衡 120Ω 符合G.703
（3） 輸入抖動容限： 符合G.823
（4） 輸出接口阻抗： 平衡 120Ω 符合G.703
（5） 測試圖案：26-1、29-1、211-1、215-1、220-1、223-1、人工碼
（6） 誤碼插入：BIT誤碼、圖案滑動碼；無，單個，比例插入10-1～10-7
（7） 告警插入：無信號、AIS、圖案丟失 ● 數據接口指標
（1） 數據接口類型：V.24、V.35、V.36、X.21、RS-449、RS-485、EIA-530、EIA-530A
（2）發生器
(2.1)同步模式
時鐘源：內部時鐘，接收時鐘
時鐘數據的相位關系：同向，反向。
速率：1.2，2.4，4.8，9.6，14.4，19.2，38.4，48，56(kbps)；N×64kbps（N=1～32）
誤 差:±15ppm （ppm為百萬分之一）
(2.2).異步模式
速率：50，75，110，150，200，300，600，1200，2400，3600，4800，7200，9600；14.4k，19.2k，38.4k，57.6k（bps）
數據結構：字 長：5，6，7，8（bits）；停止位：1，2（bits）；
奇偶校驗：奇，偶，1，0，無。
(2.3).誤碼插入：無，單個，比例插入10-1～10-7
（3）接收器
(3.1) 同步模式
時鐘源：內部時鐘，接收時鐘
接收時鐘與接收數據的相位關系：同向，反向。
時鐘速率：大2048kbps.
(3.2)異步模式：速率和數據結構與發生器相同。
（4） 測試圖案：26-1、29-1、211-1、215-1、220-1、223-1、人工碼 ● 四線遠動FSK技術指標
（1） 工作模式：4線透明方式、全雙工
（2） 調制方式：FSK（頻移鍵控）
（3） 傳輸模式：同步、異步
（4） 環路阻抗：600Ω、平衡
（5） 數據速率：300b/s、600b/s、1200b/s
（6） 中心頻率：1320、1500、1700、1800、2760、2880、3000Hz
（7） 調制頻偏：±150、±200、±240、±400、±500、±600 Hz
（8） 測試圖案：26-1、29-1、211-1、215-1、220-1、223-1、人工碼
（9） 圖案極性：ITU-T 正常、ITU-T反轉
（10）發送時鐘：內部產生
（11）接收時鐘：接口提取
（12）誤碼插入：禁止，單個，比例插入10-1～10-7
（13）接收電平：-30 ～ +20dBm
（14）輸出電平：-10 ～ +5dBm
（15）符合標準：電力部部頒標準、V.23、u-4f、SCI、CDT、BELL 212A、ABB
其它參數：
● 供電：
（1）本儀表專用電源適配器
INPUT:AC220V 50Hz
OUTPUT:DC 9V 1.2A
（2）儀表內部充電電池
4000mAh 6V 鎳氫可充電電池
工作時間：8小時
充電：關機時充電8小時；開機時充電12小時
● 打印機：μP40-TS(CH)標準電平串口漢字微型打印機
● 尺寸和重量：
長×寬×高：220×162×48mm
重 量： 950g
● 環境參數：
操作溫度： 0～40℃
儲藏溫度： -30～+70℃
濕 度： 5%～90%非凝結
|
