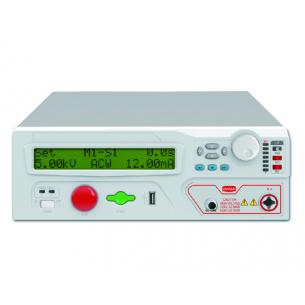

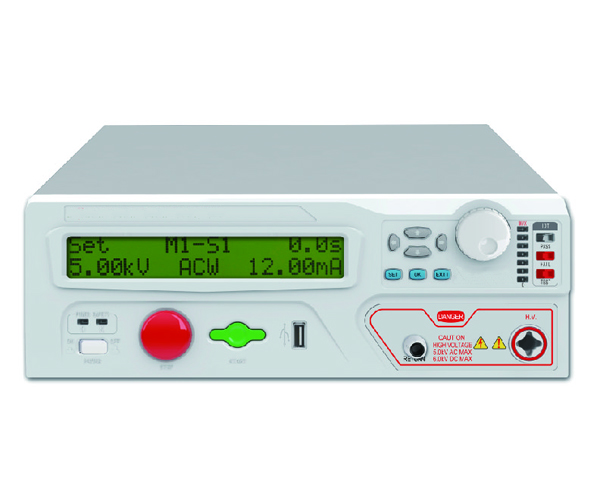

9911AN 耐壓測試儀 主要特色 9911AN系列程控安規測試儀系公司以客戶滿意為目標而研發。精致簡約，耐用實用為主要特點，實現了電壓的手動、自動雙重控制測量功能 ，同時配備U 盤升級功能。實為各種生產線和試驗電氣安規測試儀，能快速、準確地測量電子元器件、家用電器、絕緣材料、儀器儀表、照明電器、電動電熱器具的安規各項測試。
產品概述 產品介紹 9911AN系列程控安規測試儀系公司研發第五代產品，以客戶滿意為目標而特別研發。精致簡約，耐用實用為主要特點，實現了電壓的手動、自動雙重控制測量功能 ，同時配備U 盤升級功能。實為各種生產線和試驗電氣安規測試儀，能快速、準確地測量電子元器件、家用電器、絕緣材料、儀器儀表、照明電器、電動電熱器具的安規各項測試。 性能特點 ◆標配標準模式測量系統（ACW/DCW/IR/GR）
◆標配預防性安全系統（具有OK燈、過零啟動、
◆高壓指示燈、電壓安全指示柱功能）
◆快速的電壓上升時間（100ms以?xún)?nèi)）
◆測量自動穩定控制系統
◆可以測試阻性、容性、感性等不同負載
◆0.2秒快速放電功能
◆可設置電壓上升時間、測試時間、暫停時間
◆具有電弧偵測功能，可設置電弧偵測等級
◆20個記憶組，每組8個測試步
◆多步測試時，可自動循環測試，也可單步手動
◆測試，適用對不同部位不同耐壓要求的測試
◆啟動復位次數有記錄，以防漏測并新增測試統計功能
◆50Hz、60 Hz頻率可選
◆標配PLC接口，選配RS232接口、RS485接口、U盤存儲功 技術參數 型號 | 9911AN | 9911BN | 9912AN | 9912BN | ACW | 輸出電壓 | 范圍 | 0.200kV～5.000kV | 精度 | ±（2％讀值+5V） | 分辨率 | 1V | 大輸出功率 | 60VA（5.000kV/12mA） | 100VA（5.000kV/20mA） | 大額定電流 | 12mA | 20mA | 下限電流范圍 | 0～12mA,0=不判斷下限 | 0～20mA,0=不判斷下限 | 電流檔位 | 2mA、12mA | 2mA、20mA | 輸出波形 | 正弦波 | 輸出波形失真度 | ≤2%（空載或純阻性負載） | 波峰因數 | 1.3～1.5 | 輸出信號類型 | DDS+功放 | 電壓上升時間 | 0.3s～999.9s 0=電壓上升時間關 | 測試時間 | 0.3s～999.9s 0=連續測試 | 間隔時間 | 0.0s～999.9s 0=間隔時間關 | 輸出電壓頻率 | 50Hz、60Hz可選 | 電弧偵測 | 0~9，0為關 | DCW | 輸出電壓 | 范圍 | --------- | 0.200KV～6.000kV | --------- | 0.200KV～6.000kV | 精度 | --------- | ±（2％讀值+5V） | --------- | ±（2％讀值+5V） | 分辨率 | --------- | 1V | --------- | 1V | 大輸出功率 | --------- | 30W（6.000kV/5mA） | --------- | 60W（6.000kV/10mA） | 大額定電流 | --------- | 5mA | --------- | 10mA | 電流檔位 | -------- | 2mA、5mA | --------- | 2mA、10mA | 紋波系數 | --------- | ≤5% | --------- | ≤5% | 放電時間 | --------- | ≤200ms | --------- | ≤200ms | 大充電電流 | --------- | 5mA | --------- | 10mA | 電壓上升時間 | --------- | 0.3s～999.9s0=電壓 上升時間關 | --------- | 0.3s～999.9s0=電壓上升時間關 | 測試時間 | --------- | 0.3s～999.9s0=連續測試 | --------- | 0.3s～999.9s0=連續測試 | 間隔時間 | --------- | 0.0s～999.9s0=間隔時間關 | --------- | 0.0s～999.9s0=間隔時間關 | 電弧偵測 | --------- | 0~9，0為關 | --------- | 0~9，0為關 | 記憶組 | 20 | 測試步 | 8 |
9912B耐壓測試儀
耐壓測試儀9912B性能特點  1.輸出電壓自動按設定梯度緩升2.擊穿保護，快速切斷3.可偵測電弧3.50Hz/60Hz輸出電壓頻率可變4.自動循環測試且擊穿電流上、下限分選5.測試參數任意設定并鎖定記憶 | 功能描述 |
| 電流測試范圍 | AC：0.1～20mA DC:0.1～10mA | 耐壓測試電壓范圍 | AC/DC:0～5KV | 漏電流上限設定 | AC：0.10～20.00mA/DC：0.01～10.00mA | 漏電流下限設定 | AC：0～20.00mA/DC：0～10.00mA | 輸出電壓精度 | AC:±3%(分辨力：0.01KV），DC：±3%(分辨力：0.01KV） | 輸出電壓頻率 | 50/60Hz可選 | 輸出波形 | 正弦波失真度<5%< span=""> | 電壓上升速度 | 0～999.9s任意設定 | 輸出紋波 | 〈5% | 漏電流顯示精度 | ±3% | 測試時間 | 0～999.9s 分辨力0.1s | 輸入電源電壓 | 220V±5% 50Hz | 測試結果表達方式 | 蜂鳴器、液晶顯示及讀值，遙控狀態輸出等 | 鍵盤安全鎖定 | 鍵盤安全鎖定，防止操作人員誤操作 | 液晶顯示 | 20×2點陣，大字符顯示 | 環境溫度 | 0～40℃ | 相對濕度 | 不大于75% | 體積 | 345×125×355 | 持有證書 | CMC |

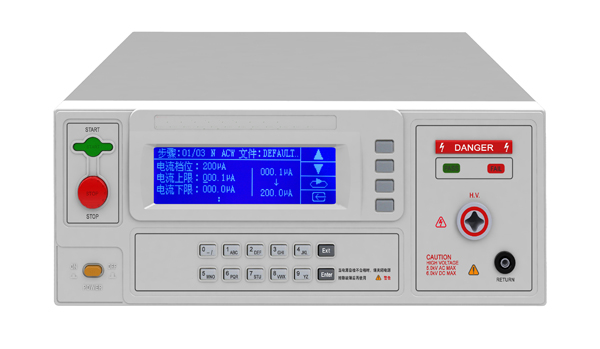

9912B耐壓測試儀 主要特色 9912BX、9913AX、9913BX是安規行業一款精密可變頻耐壓測試儀，輸出交流電壓的頻率范圍為40.0Hz～400.0Hz,分辨率為0.1Hz 產品概述 CS9912BX、CS9913AX、CS9913BX是安規行業一款精密可變頻耐壓測試儀，輸出交流電壓的頻率范圍為40.0Hz～400.0Hz,分辨率為0.1Hz。輸出電壓采用硬件反饋，高速MCU控制技術，輸出電壓穩壓率范圍在1%以?xún)?nèi)，使其不但可作為耐壓測試儀使用，而且可以當做可變頻高壓源使用。正常輸出模式和梯度輸出模式使其可以作為生產線檢驗用耐壓測試儀，而且還可以使其用作分析儀使用。 ◆采用240*64繪圖型液晶顯示器顯示，人性化的界面設計易于操作。 ◆具有中、英文顯示界面，可滿足不同用戶的不同需要。 ◆恒壓輸出：輸出電壓的調整率在±1%范圍內，避免因輸入電源電壓不穩及負載變化而使輸出電壓變化，測量結果不準確。 ◆具有快速放電功能，測試儀能在直流測試完0.2s的時間內把被測試體及回路中的電放完，確保操作人員的安全。 ◆具有直流測試開路偵測功能，可防止直流測試時因測試線脫落造成誤判。 ◆過零啟動可防止被測試件損壞。 ◆電壓按時間梯度上升，尋找擊穿點分析。 ◆可設置電流上限報警及下限報警功能，防止因測試線脫落造成誤判。 ◆電流偏移功能可消除測試夾具的漏電流對測試結果的影響。 ◆在測試過程中，可手動改變輸出電壓的大小。 ◆具有真實電流測量功能。 ◆具有電弧偵測測試功能。 ◆具有GFI保護功能。 ◆可預先設置保存測試參數：可設置30個文件，每個文件可設置99個測試步。 ◆具有鍵盤鎖，保護測試參數不被操作人員修改。 ◆前面板軟件校準，不用打開即可進行參數校準。 ◆標配PLC接口，選配RS232C、RS485、USB、GPIB接口。
◆安全防電墻及安全防護體系，可保護操作人員的安全、保證被測試件不被損壞。
◆由DDS產生標準正弦波，線性功放驅動輸出，輸出電壓波形純凈、失真度小，優于2%。
◆快速的電壓建立時間：（附圖） （1）交流輸出電壓的建立時間為126ms,直流輸出電壓的建立時間為60ms。 （2）步與步之間的時間小為450ms。
◆輸出交流電壓頻率范圍為40.0Hz～400.0Hz,分辨率為0.1Hz；可作為高壓變頻源使用；是安規行業具有頻率連續可調的測試儀。 ◆交流耐壓測試電流小分辨率為0.1uA，直流耐壓測試電流小分辨率為0.001uA；是安規行業具有低電流分辨率的測試儀。 ◆輸出電壓具有正常模式和梯度模式；正常模式是指設置多步輸出電壓測試時，前一步測試時間結束后，輸出電壓由設定值降為0后在輸出下一步的輸出電壓。梯度模式是指設置對不輸出電壓測試時，前一步測試時間結束后，輸出電壓并不降為0，而是根據下一步的設置電壓值直接調整到設定的電壓輸出。是安規行業內具有兩種輸出電壓模式的測試儀。
◆電流測量端可選擇接地模式或浮地模式。接地模式是指電流測量端與機殼連接在一起，這種模式主要應用于測試系統中。浮地模式是指電流測量端懸浮，不與機殼連接在一起，這種模式應用于測量精度高的場合。 ◆可自動把測試結果保存在測試儀內，便于用戶查驗測試結果；也可與RS232接口連接把測試測試結果導入到EXCEL表格中進行數據的統計、分析。 ◆可設置電壓上升時間、測試時間、電壓下降時間及間隔時間。 ◆具有列表顯示功能，當測試步驟大于2時，測試結束后，測試儀能自動顯示每一步的測試結果。 ◆元器件：二極管、三極管、高壓硅堆、各種電子變壓器、接插件、PCB線路板、高壓電容 ◆家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等 ◆絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣鞋、絕緣橡膠手套等 ◆儀器儀表：示波器、信號發生器、直流電源、開關電源等 ◆照明電器：鎮流器、道路燈、舞臺燈、手提燈等各類燈具 ◆電動電熱器具：電鉆、手槍鉆、切割機、打磨機、研磨機、電焊機等 ◆電線電纜：高壓線、光纜、電纜、硅橡膠電纜等 ◆電機：旋轉電機等 ◆辦公設備：電腦、 驗鈔機、打印機、復印機等 適用范圍 IEC60335、GB4706.1、UL60335 家用和類似用途電器的安全 第一部分：通用要求 UL60590、GB4943、IEC60590 信息技術設備 UL60065、GB8898、IEC60065 音頻、視頻及相似電子器械安全要求 IEC61010、GB4793.1 測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 技術參數 型號 | CS9912BX | CS9913AX | CS9913BX | ACW | 輸出 電壓 | 范圍 | 0.050kV～5.000kV | 精度 | ±（2％讀值+5V） | 分辨率 | 1V | 大輸出功率 | 100VA（5.000kV/20mA） | 250VA（5.000kV/50mA） | 大額定電流 | 20mA | 50mA | 下限電流范圍 | 0～20mA,0=不判斷下限 | 0～50mA,0=不判斷下限 | 電流檔位 | 200uA、2mA、20mA | 200uA、2mA、20mA、50mA | 輸出波形 | 正弦波 | 輸出波形失真度 | ≤2%（空載或純阻性負載） | 波峰因數 | 1.3～1.5 | 輸出信號類型 | DDS+功放 | 電壓上升時間 | 0.3s～999.9s 0=電壓上升時間關 | 測試時間 | 0.3s～999.9s 0=連續測試 | 電壓下降時間 | 0.3s～999.9s 0=電壓下降時間關 | 間隔時間 | 0.0s～999.9s 0=間隔時間關 | 輸出電壓模式 | N模式、G模式 | DCW | 輸出 電壓 | 范圍 | 0.05kV～6.000kV | 精度 | ±（2％讀值+5V） | 分辨率 | 1V | 大輸出功率 | 60W（6.000kV/10mA） |
| 300W（6.000kV/20mA） | 大額定電流 | 10mA |
| 20mA | 電流檔位 | 2uA、20uA、200uA、2mA、10mA |
| 2uA、20uA、200uA、2mA、20mA | 紋波系數 | ≤5% | 放電時間 | ≤200ms | 大充電電流 | 20mA |
| 50mA | 電壓上升時間 | 0.3～999.9s 0=電壓上升時間關（CS9913AX除外） | 測試時間 | 0.3～999.9s 0=連續測試（CS9913AX除外） | 電壓下降時間 | 0.3～999.9s 0=電壓下降時間關（CS9913AX除外） | 間隔時間 | 0.0～999.9s 0=間隔時間關（CS9913AX除外） | 延時報警時間 | 0.3～999.9s 0=延時報警時間關（CS9913AX除外） | 輸出電壓模式 | N模式、G模式（CS9913AX除外） | 電 壓 表 | 范圍 | 0.050kV～5.000kV（AC） 0.050kV～6.000kV（DC） | 精度 | ±（2％讀值+5V） | 分辨率 | 1V | 顯示數值 | 均方根值 | 電 流 表 | 測量 范圍 | AC | 0 ～ 20mA | 0 ～ 50mA | DC | 0 ～ 10mA | 0 ～ 20mA | 分辨率 | AC | 200uA檔：0.1uA,2mA檔：1uA,20mA檔：10uA ,50mA:10uA | DC | 2uA檔：0.001uA， 20uA檔：0.01uA, 200uA檔：0.1uA, 2mA檔：1uA, 20mA檔：10uA | 2uA檔：0.001uA， 20uA檔：0.01uA, 200uA檔：0.1uA, 2mA檔：1uA, 20mA檔：10uA 50mA檔：10uA | 測量精度 | ≥2mA為±（2%+5個字），<2ma< span="">為±（3%+5個字） | 偏移功能 | 測試線及附件的的電流可以被減去。 | 測試模式 | GND模式：RETURN端接機殼 FLOAT模式：RETURN端不接機殼 | 計 時 器 | 范圍 | 0～999.9s | 分辨率 | 0.1s |
|
